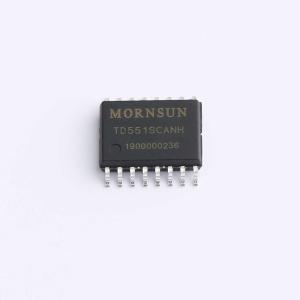

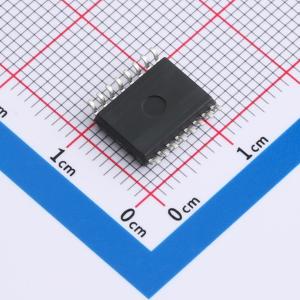

温馨提醒：图片仅供参考，商品以实物为准

TD551SCANH

隔离式CAN收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1、超小，超薄，芯片级SOIC封装 2、符合ISO11898-2 标准 3、集成高效隔离电源 4、I/O 电压范围支持4.5V和5.5V 5、隔离耐压高达4000VAC/6000VDC 6、总线静电防护能力高达8kV(HBM) 7、通讯速率高达5Mbps 8、高共模瞬态抗扰度180kV/μ（典型值） 9、纳秒级通讯延时 10、驱动器(TXD)主导超时功能 11、总线负载能力高达110节点 12、-58V至58V的总线故障保护 13、工业级工作温度范围：-40℃ to +125℃
品牌名称: MORNSUN(金升阳)
商品型号: TD551SCANH
商品编号: C22387027
商品封装: SOIC-16
包装方式: 编带
商品毛重: 3.1克(g)

商品参数

商品概述

TD551SCANH是一款带隔离电源的CAN转发器，符合或者优于ISO11898 - 2标准的技术规范。它集成5V隔离电源。作为CAN收发器，该器件可为总线和CAN控制器分别提供差分发射能力和差分接收能力，信号传输速率高达5兆位每秒(Mbps)。该器件尤其适合工作在恶劣环境下，其具有过压（–58V至58V）以及过热关断功能。

商品特性

超小，超薄，芯片级SOIC封装
符合ISO11898 - 2标准
集成高效隔离电源
I/O电压范围支持4.5V至5.5V
隔离耐压高达4000VAC/6000VDC
总线静电防护能力高达8kV(HBM)
通讯速率高达5Mbps
-58V至58V的总线故障保护
高共模瞬态抗扰度180kV/μs（典型值）
驱动器(TXD)主导超时功能
纳秒级通讯延时
总线负载能力高达110节点
工业级工作温度范围：-40°C to +125°C

应用领域

工业自动化、控制、传感器和驱动系统
楼宇和温室环境控制（暖通空调(HVAC)）控制自动化
安防系统
运输
医疗
电信
诸如CAN open，Device Net，NMEA2000，ARNIC825，ISO11783，CAN Kingdom

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式CAN收发器(带电源)
	最大数据速率	5Mbps
	隔离电压(Vrms)	4000

	属性	参数值
	CMTI(kV/us)	180kV/us
	工作温度	-40℃~+125℃
