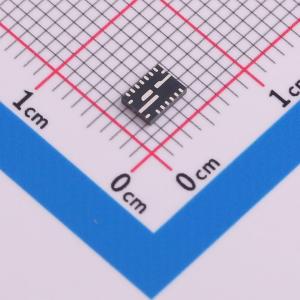

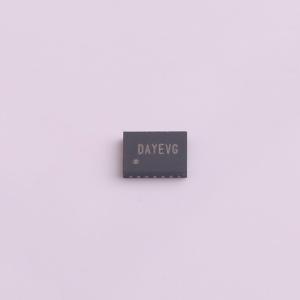

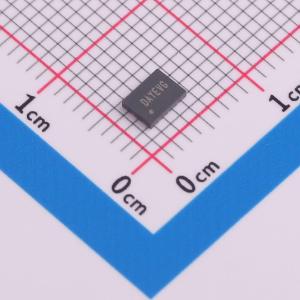

温馨提醒：图片仅供参考，商品以实物为准

SY81012VDC

高效率16V/12A同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY81012是一款高效率的同步降压DC/DC调节器,输入电压范围为2.7V至16V,最大输出电流为12A。该器件集成了高侧功率开关和低侧同步整流器,具有非常低的导通电阻,以最小化传导损耗。它提供了准确的电压调节,适用于各种负载,具有±1%的电压参考精度。该器件采用瞬时PWM架构,实现快速瞬态响应,并具有多种保护功能。
品牌名称: Silergy(矽力杰)
商品型号: SY81012VDC
商品编号: C22387133
商品封装: QFN-19(3x4)
包装方式: 编带
商品毛重: 0.1105克(g)

商品参数

商品概述

SY81012是一款高效同步降压DC/DC稳压器，能够提供12A电流。该器件集成了导通电阻RDS(ON)极低的高端功率开关和低端同步整流器，以最大限度地降低传导损耗。在结温TJ = -40℃至125℃范围内，它通过精确的±1%电压基准（VREF）为各种负载提供精确的稳压。 SY81012的输入电压范围为2.7V至16V。该DC/DC稳压器采用即时PWM架构，可在高降压应用中实现快速瞬态响应。逐周期电流限制、打嗝式过流保护和热关断功能可在过流情况下保护器件。

商品特性

宽输入电压范围：若VCC由内部LDO供电，为3.6V至16V；若VCC由外部3.3V直流电源供电，为2.7V至16V
内部开关（高端/低端）的低导通电阻RDS(ON)：12.6mΩ/4.3mΩ
0.6V ±1%的电压基准（结温TJ = -40℃至125℃）
即时PWM架构，实现快速瞬态响应
通过MODE引脚选择600kHz、800kHz和1000kHz的开关频率
通过MODE引脚选择PFM/FCCM轻载工作模式
通过ILMT引脚实现可编程的低端谷底电流限制
可靠的保护模式：欠压保护（UVP）、欠压锁定（UVLO）、过温保护（OTP）和过压保护（OVP）采用自动恢复模式
逐周期谷底电流限制和峰值电流限制
逐周期反向电流限制
内部软启动功能限制浪涌电流
通过SS引脚实现可编程软启动时间
具有输出预偏置功能的平滑软启动
通过EN引脚实现可调输入电压欠压锁定
电源正常指示
差分输出电压远程感应
输出放电功能
符合RoHS标准且无卤
紧凑封装：QFN3×4 - 19

应用领域

电源模块
服务器
机顶盒
笔记本电脑
高功率应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~16V
	输出电压	600mV~5.5V
	输出电流	12A
	开关频率	600kHz~1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	850uA
	开关管(内置/外置)	内置
	输出类型	可调
