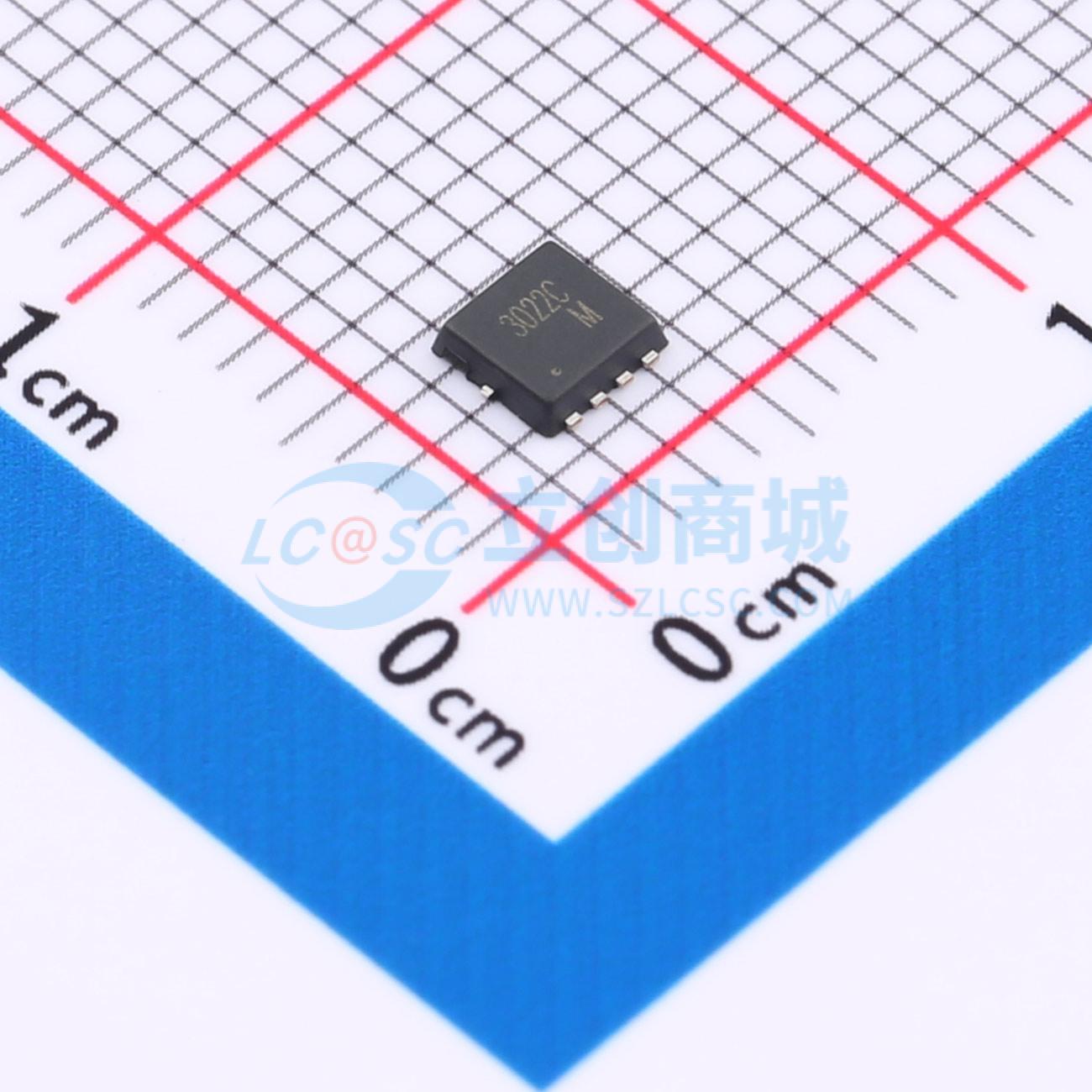

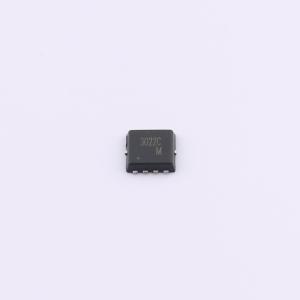

SP3022CNJ
N沟道+P沟道 耐压:30V 电流:8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N+P MOSFET产品，耐压：30V，电流：N 8A/P -7A, Rdson：N 15mR/P 18mR
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP3022CNJ
- 商品编号
- C22385437
- 商品封装
- PDFNWB-8L(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 1.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 8A；7A | |
| 导通电阻(RDS(on)) | 15mΩ@10V；18mΩ@10V | |
| 耗散功率(Pd) | 14W | |
| 阈值电压(Vgs(th)) | 1.6V@250uA；1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5nC@4.5V；21nC@10V | |
| 输入电容(Ciss) | 416pF；1.07nF | |
| 反向传输电容(Crss) | 51pF；142pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 62pF；146pF |
商品特性
- 采用高密度单元设计，实现超低导通电阻（Rdson）
- 雪崩电压和电流特性全面表征
- 开关速度快
应用领域
- 负载开关
- 逆变器
- 电源管理
