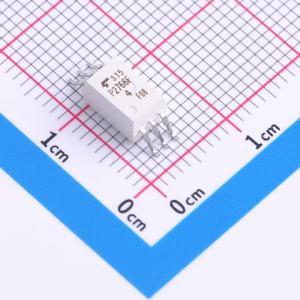

温馨提醒：图片仅供参考，商品以实物为准
TLP2766F(D4-TP,F)
光电耦合器，GaAtAs红外LED与光电IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由高输出GaAs发光二极管与高速光电二极管-晶体管芯片耦合而成。保证在高达125℃的温度下以及2.7V至5.5V的电源下工作。采用SDIP6封装，内部有法拉第屏蔽，保证共模瞬态抗扰度为±20kV/μs。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2766F(D4-TP,F)
- 商品编号
- C22385525
- 商品封装
- SDIP-6
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 20kV/us | |
| 传输速率 | 20Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 40ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 40ns | |
| 输入阈值电流(FH) | 3.5mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | 40mW | |
| 输出电压 | 6V | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | - |
商品概述
东芝TLP2766F由一个高输出GaAtAs发光二极管与一个高速光电二极管 - 晶体管芯片耦合而成。TLP2766保证在高达125℃的温度下以及2.7V至5.5V的电源电压下工作。它采用SDIP6封装。TLP2766具有内部法拉第屏蔽，可保证±20kV/μs的共模瞬态抗扰度。
商品特性
- 反相器逻辑类型（图腾柱输出）
- 封装：SDIP6
- 工作温度：-40至125℃
- 电源电压：2.7至5.5V
- 数据传输速率：20MBd（典型值）（NRZ）
- 阈值输入电流：3.5mA（最大值）
- 电源电流：3mA（最大值）
- 共模瞬态抗扰度：±20kV/μs（最小值）
- 隔离电压：5000V/rms（最小值）
- 安全标准：UL认证：UL1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN60747 - 5 - 5
应用领域
- 工厂网络
- 仪器仪表和控制设备的高速数字接口
- 等离子显示屏（PDPs）
