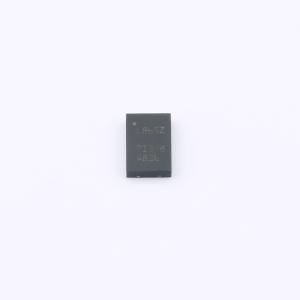

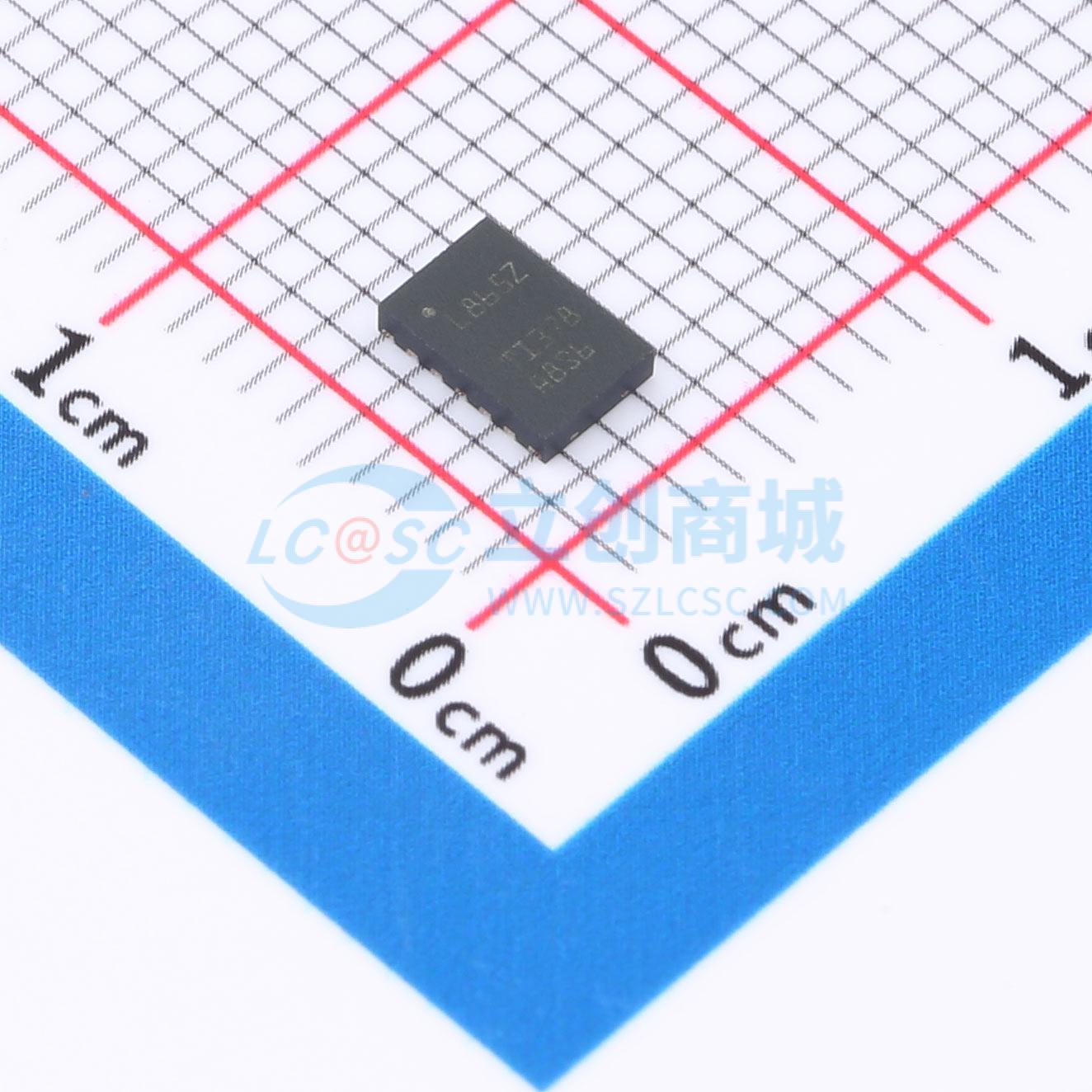

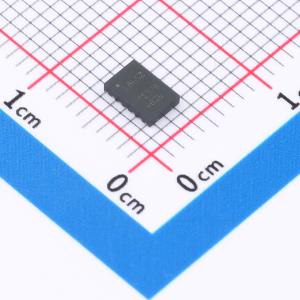

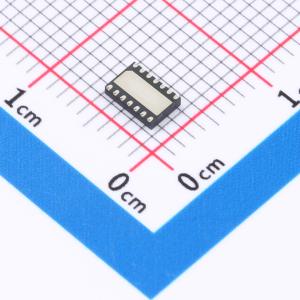

LP8865ZQDMTRQ1
具有电感快速调光功能的汽车类多拓扑LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种非同步多拓扑解决方案，具有4.5V至65V的宽输入范围。通过集成低侧NMOS开关，该器件能够以高功率密度和高效率驱动LED。还支持共阴极连接和单层PCB设计。开关频率可在100kHz至2.2MHz范围内进行配置，并具有可选的展频功能，可实现更好的EMI性能
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP8865ZQDMTRQ1
- 商品编号
- C22386103
- 商品封装
- VSON-14(3x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~65V | |
| 开关频率 | 100kHz~2.2MHz | |
| 通道数 | 1 | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
LP8865-Q1系列是一款非同步多拓扑LED驱动器，输入范围为4.5V 至 65V。该器件集成低侧NMOS开关，能够以高功率密度和高效率驱动LED。该系列还支持共阴极连接和单层PCB设计。开关频率可在100kHz 至 2.2MHz之间配置，可选扩频功能以获得更好的EMI性能。LP8865-Q1系列支持四种调光选项，包括模拟调光、PWM调光、混合调光和灵活调光。每种调光方法均可通过PWM和ADIM输入引脚，利用简单的高低信号进行配置。该系列采用自适应关断时间电流模式控制，配合智能精确采样，实现电感快速调光（IFD）并获得高调光精度。LP8865-Q1系列还提供多种系统保护功能，包括LED开路和短路保护、检测电阻开路和短路保护、可配置热折回和热关断。一旦检测到任何故障情况，故障输出就会发出确认信号。
商品特性
- 通过AEC-Q100认证，适用于汽车应用
- 温度等级1:工作温度范围-40℃ 至 +125℃ TA
- 集成MOSFET，支持降压、升降压和升压拓扑
- 集成2.6A、150mΩ MOSFET
- 开关频率范围100kHz 至 2.2MHz
- 扩频技术降低EMI
- 高精度功率FET调光
- 降压拓扑下最高支持2A输出电流
- 支持模拟调光，调光比256:1
- 支持快速PWM调光，脉冲宽度低至150ns
- 支持混合灵活调光
- 故障输出
- LED开路和短路保护
- 逐周期电流限制
- 开关FET故障保护
- 热关断
- 可配置热折回曲线
应用领域
- 汽车信息娱乐系统
- 汽车仪表组
- 抬头显示（HUD）
- 汽车照明
