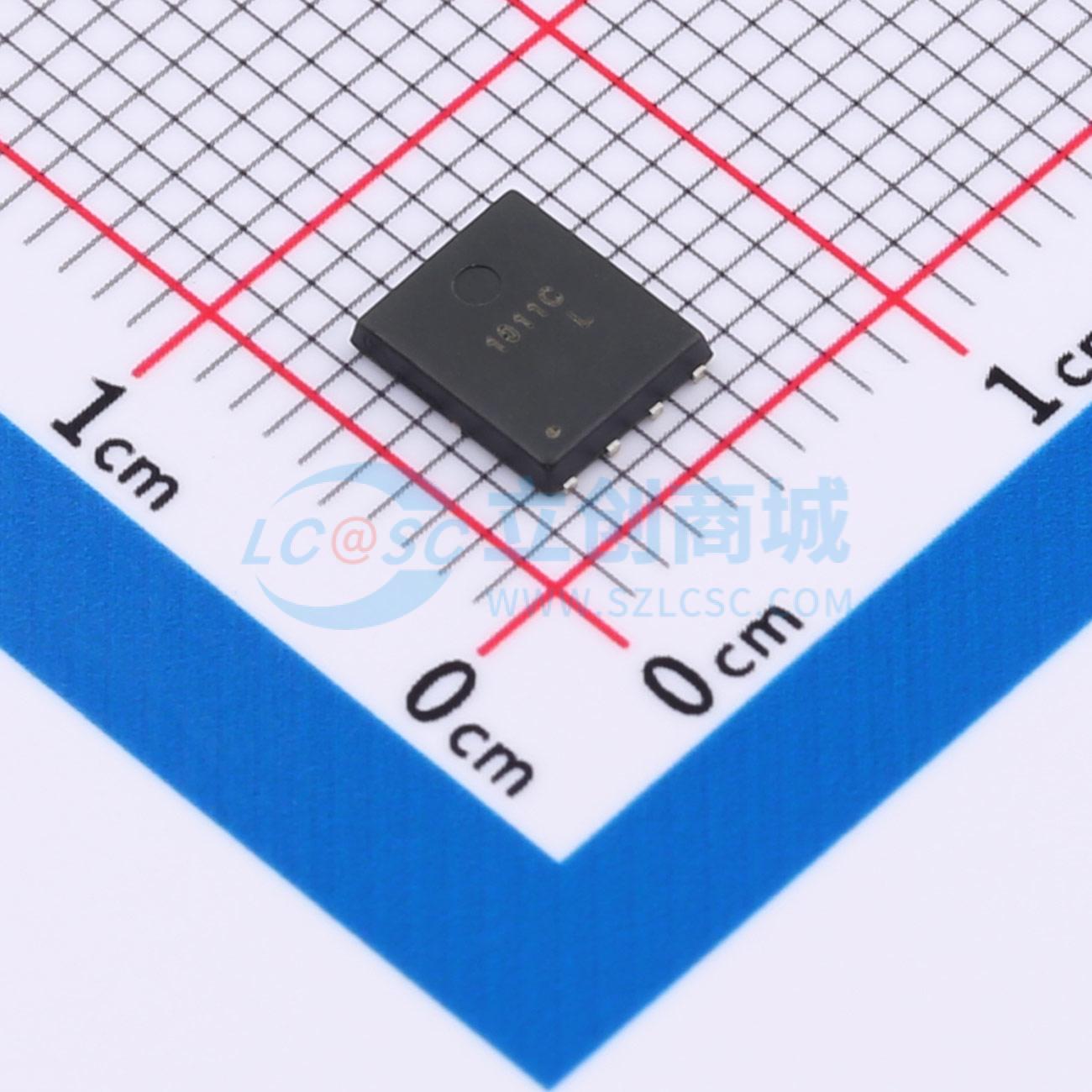

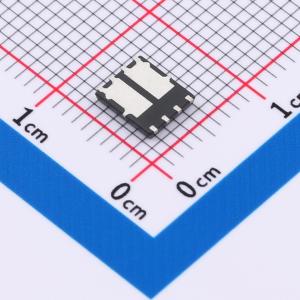

温馨提醒：图片仅供参考，商品以实物为准
SP1011CNK
N沟道+P沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N+P MOSFET产品，耐压：100V，电流：N 12A/P -15A, Rdson：N 90mR/P 90mR
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP1011CNK
- 商品编号
- C22385429
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1852克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 80mΩ@10V；85mΩ@4.5V；95mΩ@4.5V；85mΩ@10V | |
| 耗散功率(Pd) | 45W | |
| 阈值电压(Vgs(th)) | 1.6V@250uA；1.8V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20.2nC@10V；72nC@10V | |
| 输入电容(Ciss) | 3.769nF；951pF | |
| 反向传输电容(Crss) | 66.4pF；27.3pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 32.3pF；72.3pF |
商品特性
- 快速开关速度
- 表面贴装封装
- 符合ROHS标准且无卤
- 100%单脉冲雪崩能量测试
应用领域
- DC-DC转换器-电机控制
