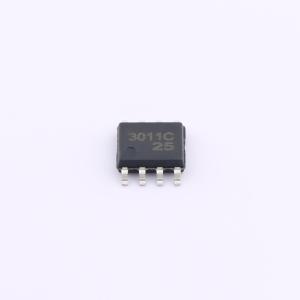

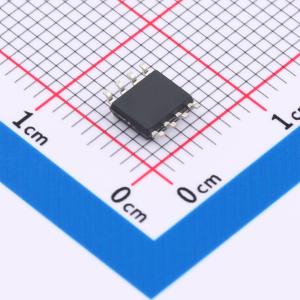

温馨提醒：图片仅供参考，商品以实物为准
SP3011CP8
N沟道+P沟道 耐压:30V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N+P MOSFET产品，耐压：30V，电流：N 9A/P -8.5A, Rdson：N 10mR/P 14mR
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP3011CP8
- 商品编号
- C22385407
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.159克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 9A；8.5A | |
| 导通电阻(RDS(on)) | 10mΩ@10V；14mΩ@10V；15mΩ@4.5V；18mΩ@4.5V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA；1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.6nC@4.5V；30nC@4.5V | |
| 输入电容(Ciss) | 940pF；1.6nF | |
| 反向传输电容(Crss) | 109pF；300pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 131pF；350pF |
商品特性
- 快速开关
- 低栅极电荷和导通电阻
- 先进的分裂栅沟槽技术
- 100%单脉冲雪崩能量测试
应用领域
- 功率开关应用
- 直流-直流转换器
- 电源管理
