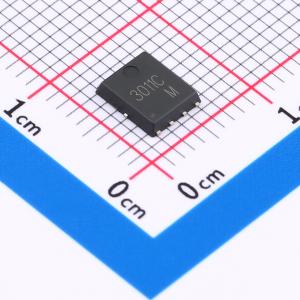

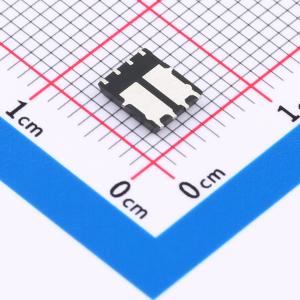

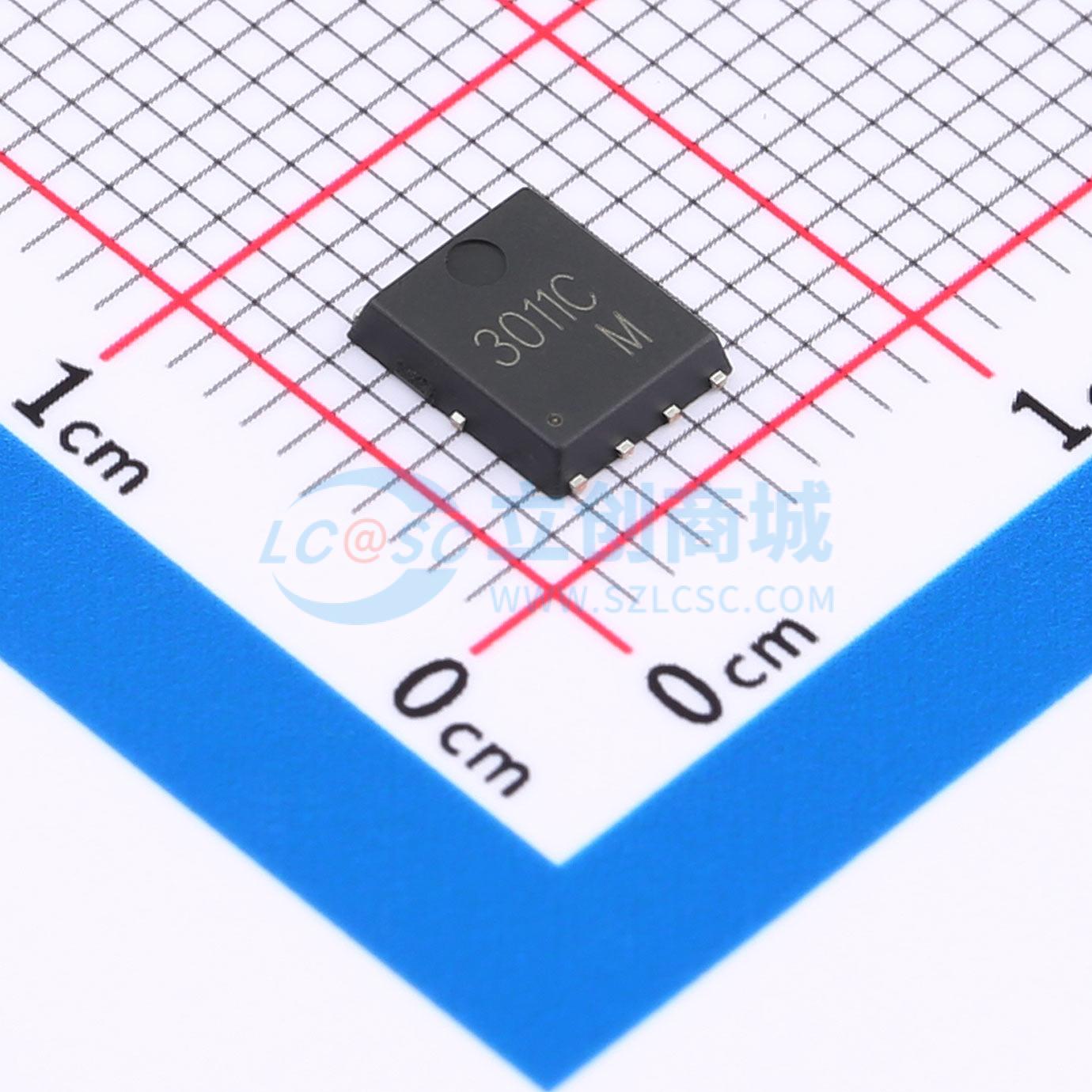

SP3011CNK
N沟道+P沟道 耐压:30V 电流:24A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N+P MOSFET产品，耐压：30V，电流：N 24A/P -21A, Rdson：N 11mR/P 20mR
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP3011CNK
- 商品编号
- C22385425
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1744克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 24A；21A | |
| 导通电阻(RDS(on)) | 14mΩ@10V；11mΩ@10V | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA；1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.6nC@4.5V；26nC@10V | |
| 输入电容(Ciss) | 1.316nF；940pF | |
| 反向传输电容(Crss) | 109pF；176pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 131pF；180pF |
商品特性
- 快速开关
- 低栅极电荷和导通电阻
- 先进的分裂栅沟槽技术
- 100%单脉冲雪崩能量测试
应用领域
- 功率开关应用
- PWM应用
- DC-DC转换器
