温馨提醒：图片仅供参考，商品以实物为准

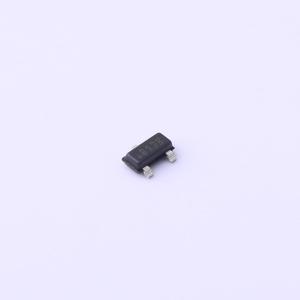

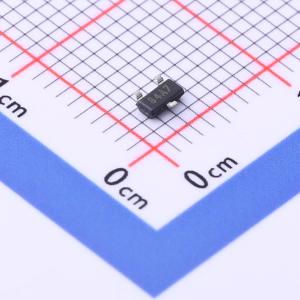

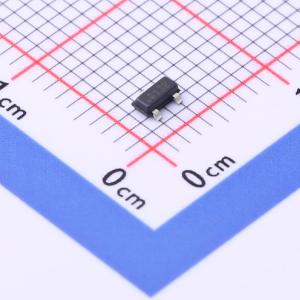

DS1813R-10+T&R

5V、经济型复位芯片，带有手动复位按钮

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 使用精密温度基准和比较器电路来监控电源 (VCC) 的状态。当检测到超出容差条件时，会生成内部电源故障信号，强制复位为激活状态。当 VCC 恢复到容差范围内时，复位信号会在激活状态保持约 150ms，以允许电源和处理器稳定。还会监控复位输出上的按钮。如果复位线被拉低，释放后会产生复位，并将复位输出保持低电平约 150ms。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS1813R-10+T&R
商品编号: C239897
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

DS1813经济型复位芯片采用精密温度基准和比较器电路来监控电源Ψ(VCC)的状态。当检测到超出容差范围的情况时，会产生一个内部电源故障信号，强制复位进入有效状态。当VCC恢复到容差范围内时，复位信号将在有效状态下保持约150ms，以使电源和处理器稳定。 DS1813还会监控复位输出端的按钮。如果复位线被拉低，释放后会产生复位信号，并且复位输出通常会在低电平状态保持150ms。

商品特性

电源故障后自动重启微处理器
监控按钮以实现外部覆盖
VCC恢复到容差范围内后，通常保持复位状态150ms
减少对分立元件的需求
精密温度补偿电压基准和电压传感器
提供低成本的TO - 92封装或节省空间的表面贴装SOT - 23封装
具有内部5.5kΩ上拉电阻的高效开漏输出
工作温度范围为-40°C至+85°C

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.2V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.35V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	150ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	40uA
