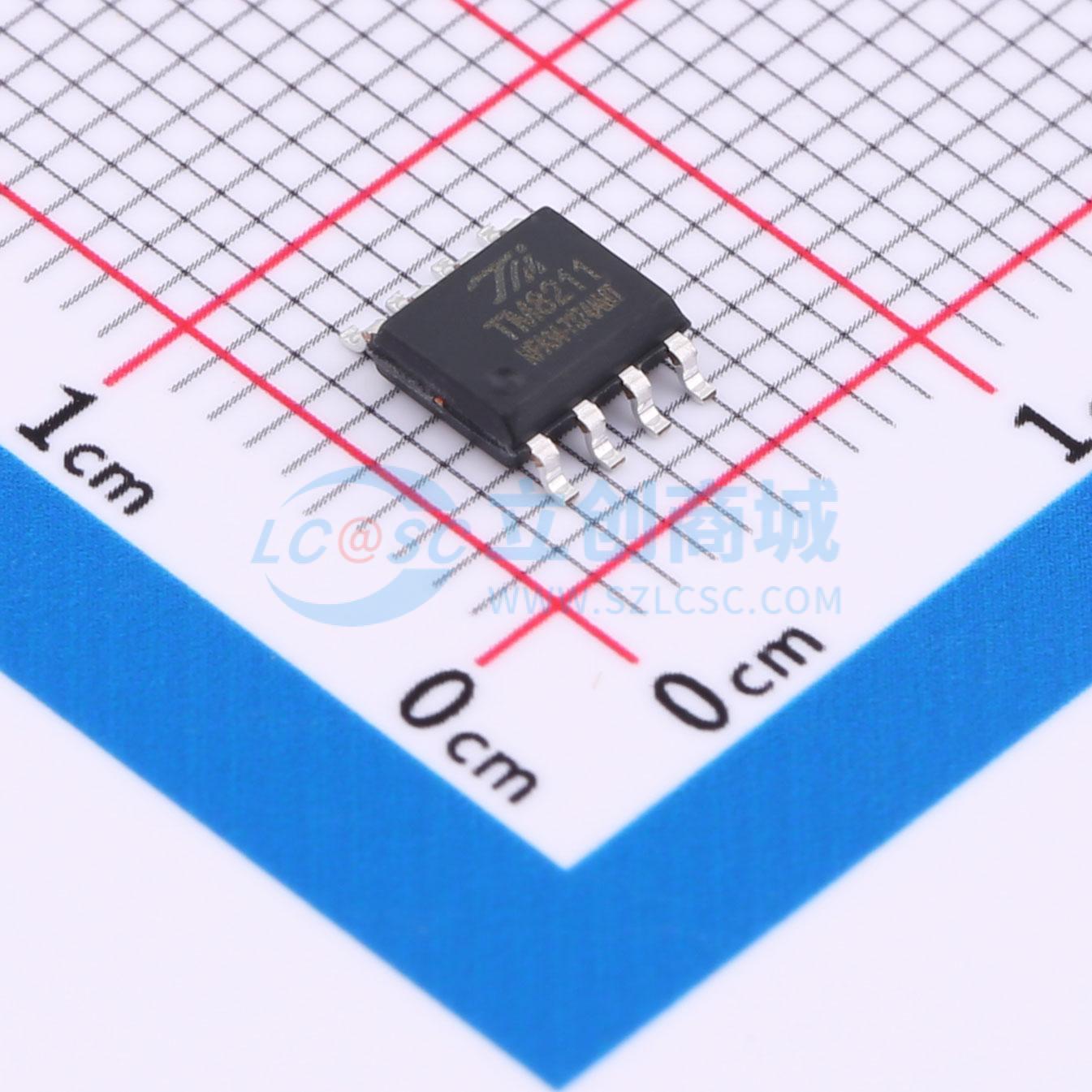

温馨提醒：图片仅供参考，商品以实物为准

TM8211-TA2302

16位数字模拟转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TM8211-TA2302是两路16位数模转换集成电路，可广泛应用于数字音频、多媒体系统。芯片采用CMOS工艺设计，内部电路结构基于R-2R电阻网络结构设计，并在全电源电压范围内实现16bit的动态范围。TM8211可通过采用数字串行总线数据输入，采用快速R-2R网络结构来支持8X的过采样音频信号处理。
品牌名称: TM(天微)
商品型号: TM8211-TA2302
商品编号: C22381766
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.148458克(g)

商品参数

商品概述

TM8211-TA2302是两路16位数模转换集成电路，可广泛应用于数字音频、多媒体系统。芯片采用CMOS工艺设计，内部电路结构基于R-2R电阻网络结构设计，并在全电源电压范围内实现16bit的动态范围。TM8211可通过采用数字串行总线数据输入，采用快速R-2R网络结构来支持8X的过采样音频信号处理。TM8211支持较宽范围的采样频率，兼容PT8211、TDA1311芯片，输入采用LSBJ (LeastSignificant Bit Justified ) 格式，数字编码格式采用MSB在前的补码格式。

商品特性

CMOS技术
支持3.3V总线输入电平
低功耗
单片双通道输出
16bit动态范围
两输出通道间无相移
封装：SOP8

应用领域

数字音频
多媒体系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	2
	接口类型	串行
	工作电压	3V~6V

	属性	参数值
	输出类型	电压-缓冲
	工作温度	-40℃~+85℃
	基准电压源	内置
	数据速率	18.4MHz
	静态电流	7mA
