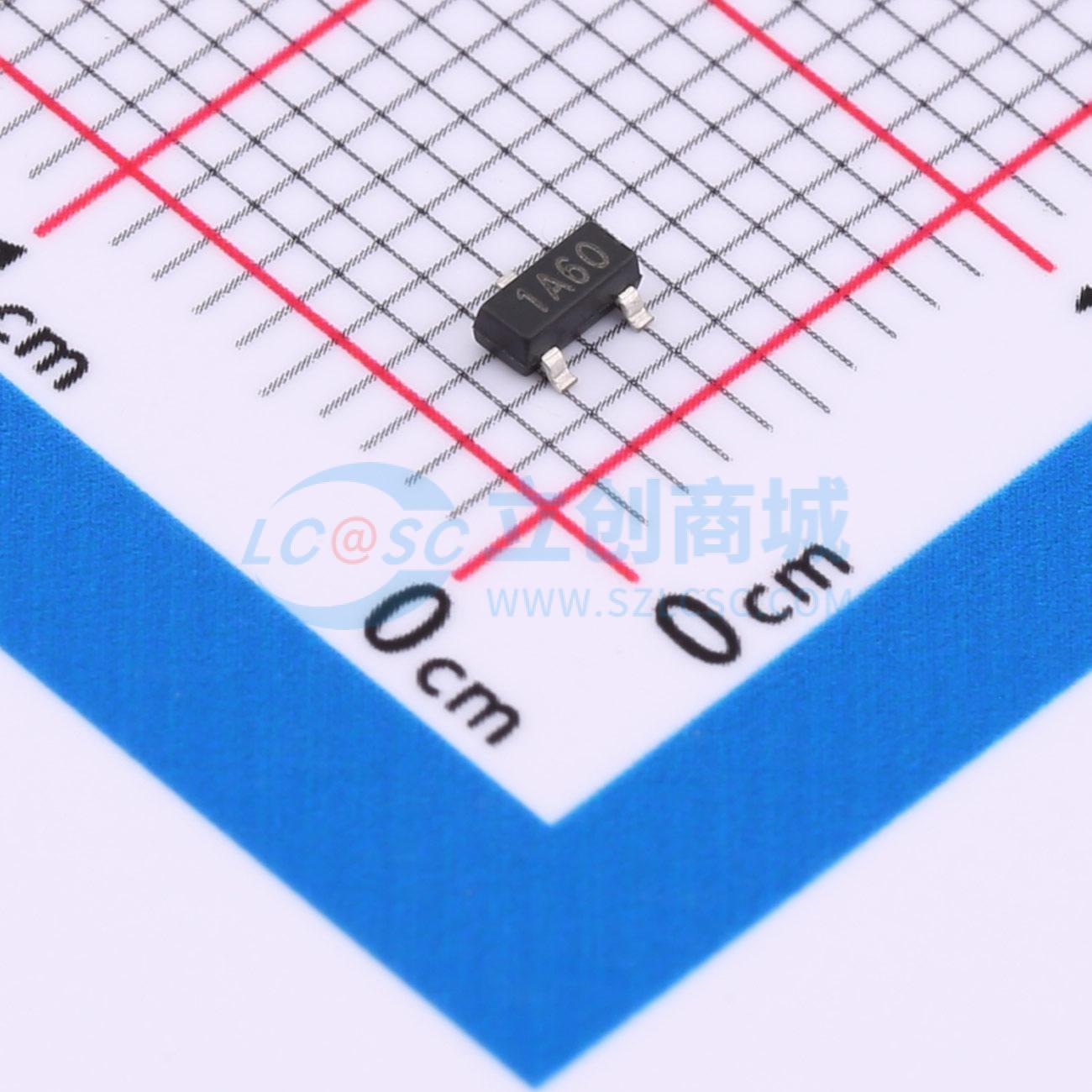

温馨提醒：图片仅供参考，商品以实物为准
SLM501A60aa-7G
单通道线性恒流LED驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLM501A系列产品是用于产生单通道、高精度恒流源的LED驱动芯片，在各种LED照明产品中非常简单易用。具有宽输入电压范围、高输出精度、超低drop-out压降、卓越的线性/负载调整率等特性，从而确保在线条灯、发光字、广告面板背光等应用中实现高品质照明驱动。由于该产品具有稳定的负载和电源调整率，即使在照明电路中电源及负载的变动范围很大时，都能保持稳定的让LED亮度，并充分延长LED使用寿命。
- 品牌名称
- Sillumin(数明半导体)
- 商品型号
- SLM501A60aa-7G
- 商品编号
- C22381787
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~24V | |
| 通道数 | 1 | |
| 输出电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 5% |
商品概述
SLM501A系列产品是用于产生单通道、高精度恒流源的LED驱动芯片，在各种LED照明产品中非常简单易用。具有宽输入电压范围、高输出精度、超低drop-out压降、卓越的线性/负载调整率等特性，从而确保在线条灯、发光字、广告面板背光等应用中实现高品质照明驱动。由于该产品具有稳定的负载和电源调整率，即使在照明电路中电源及负载的变动范围很大时，都能保持稳定的让LED亮度，并充分延长LED使用寿命。SLM501A的VDD引脚可以充当输出使能 (OE)功能使用，配合数字PWM控制线路，可达到更精准的调光应用。此外，SLM501A精确的欠压锁定和过温保护功能及防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。
商品特性
- 线性恒流LED驱动15到150mA，19档恒定电流选项，无需外部电阻设定电流
- 宽输入电压范围：3V到24V
- 电源转换效率高达98%
- 超低drop-out压降（20mA驱动时，低至400mV）
- ±5%输出电流精度
- 电源及负载调变率0.1%/V
- 芯片工作温度-40°C到125°C
- 具有芯片过温保护功能
- 具有欠压锁定功能
- SOT23-3和SOT89-3无铅环保封装
应用领域
- 标识牌照明模组（商标、指示牌、仓库存储、停车场等）
- 楼宇照明（写字楼、厂房）
- 室内及民用照明（壁灯、吸顶灯、RGB装饰灯）
- 其他工业照明（LED手电筒、工业设备、电子游戏机指示）
