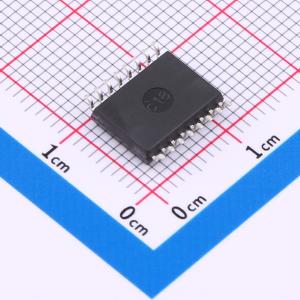

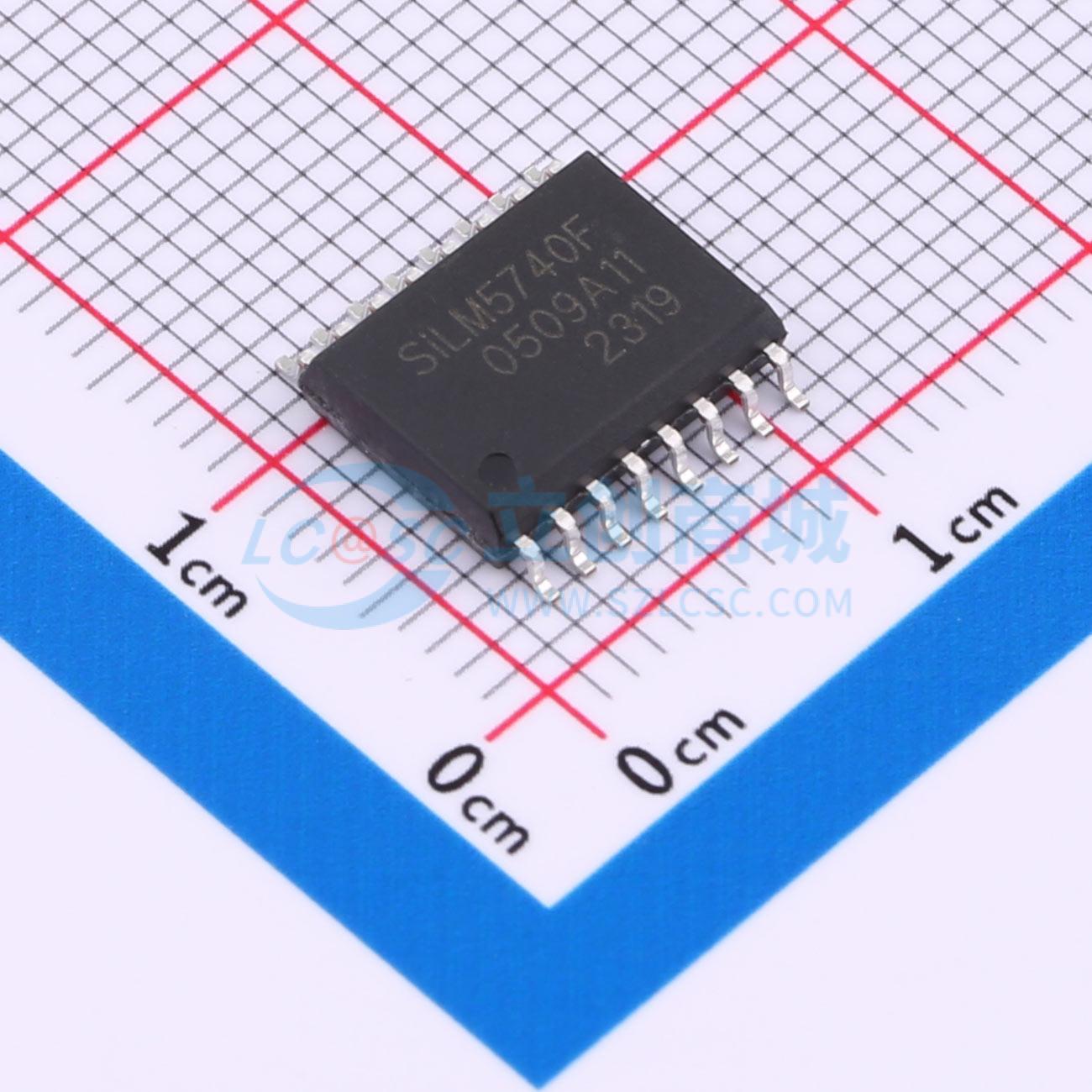

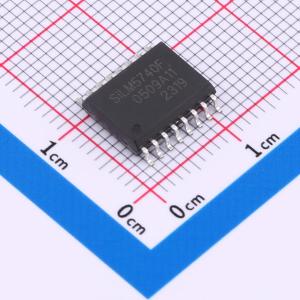

温馨提醒：图片仅供参考，商品以实物为准
SiLM5740FCG-DG
高速四通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能、四通道数字隔离器，每UL1577标准，隔离额定值为5.0kV RMS（SOP16W）。该产品在低功耗下提供高电磁抗扰度和低辐射。不同型号的通道方向有所不同，在输入电源或信号丢失的情况下，无后缀F的设备默认输出为高电平，有后缀F的设备默认输出为低电平。
- 品牌名称
- Sillumin(数明半导体)
- 商品型号
- SiLM5740FCG-DG
- 商品编号
- C22381785
- 商品封装
- SOP-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 100Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 5000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.25V~5.5V | |
| 工作电压(VCCB) | 2.25V~5.5V | |
| 传播延迟(tpd) | 12ns |
商品概述
SiLM574x器件是高性能四通道数字隔离器，具有5.0 kVRMS (SOP16W)的UL1577隔离等级。SiLM574x器件在低功耗下提供高电磁抗扰度和低辐射。
SiLM5740器件的所有通道方向相同；SiLM5741器件有三个通道为正向，一个通道为反向；SiLM5742器件有两个通道为正向，两个通道为反向。当输入电源或信号丢失时，无后缀F的器件默认输出高电平，而带后缀F的器件默认输出低电平。
商品特性
- 数据速率 100Mbps
- 传播延迟 12ns（典型值）
- CMTI 100kV/μs（最小值）
- 低功耗：1Mbps时每通道1.5mA（典型值）
- 宽电源电压：2.25V至5.5V
- 2.25V至5.5V电平转换
- 默认输出高（SiLM574x）和低（SiLM574xF）
- 强大的电磁兼容性（EMC）
- 系统级ESD、EFT和浪涌抗扰度 ±8 kV IEC 61000-4-2接触放电保护，跨隔离屏障
- 低辐射
- 工作温度：-40℃至+125℃
- 安全认证：根据UL 1577标准，5.0kVRMS隔离1分钟
- 根据GB4943.1-2022的CQC认证
- 根据IEC 61010-1: 2010+A1和IEC 62368-1: 2018的TUV认证
- DIN VDE 0884-17: 2021-10（待定）
