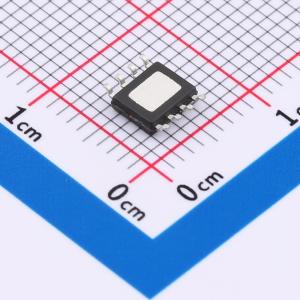

温馨提醒：图片仅供参考，商品以实物为准

JW77156DESOP#TR

60V、13mΩ同步整流器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JW77156D是一款同步整流器，用于反激式电路的次级侧整流。通过驱动内部MOSFET，与传统的二极管整流器相比，JW77156D能够显著提高效率。当JW77156D检测到内部MOSFET的VDS小于 -300mV时，它会导通内部MOSFET
品牌名称: Joulwatt(杰华特)
商品型号: JW77156DESOP#TR
商品编号: C22373730
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.196325克(g)

商品参数

商品概述

60V、13mΩ同步整流器。JW77156D是一款同步整流器，用于反激式电路的次级侧整流。通过驱动内部MOSFET，与传统的二极管整流器相比，JW77156D能够显著提高效率。当JW77156D检测到内部MOSFET的VDS小于 -300mV时，它会导通内部MOSFET。一旦VSW大于 -10mV，JW77156D就会关断内部MOSFET。 JW77156D支持多种工作模式，如DCM、准谐振、CrCM和CCM。通过采用兆能（Joulwatt）专有技术，JW77156D能够处理CCM工作模式。 JW77156D采用ESOP - 8封装。

商品特性

支持DCM、准谐振、CrCM和CCM工作模式
支持反激式拓扑结构
输出电压直接为VCC供电
低静态电流
欠压保护
具备用于CCM工作模式的快速驱动能力
ESOP - 8封装

应用领域

反激式转换器
18W/20W快充适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	4.5V~6.4V
	晶体管耐压	60V

	属性	参数值
	拓扑结构	反激式
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	工作模式	CCM；CRM；QR；DCM
