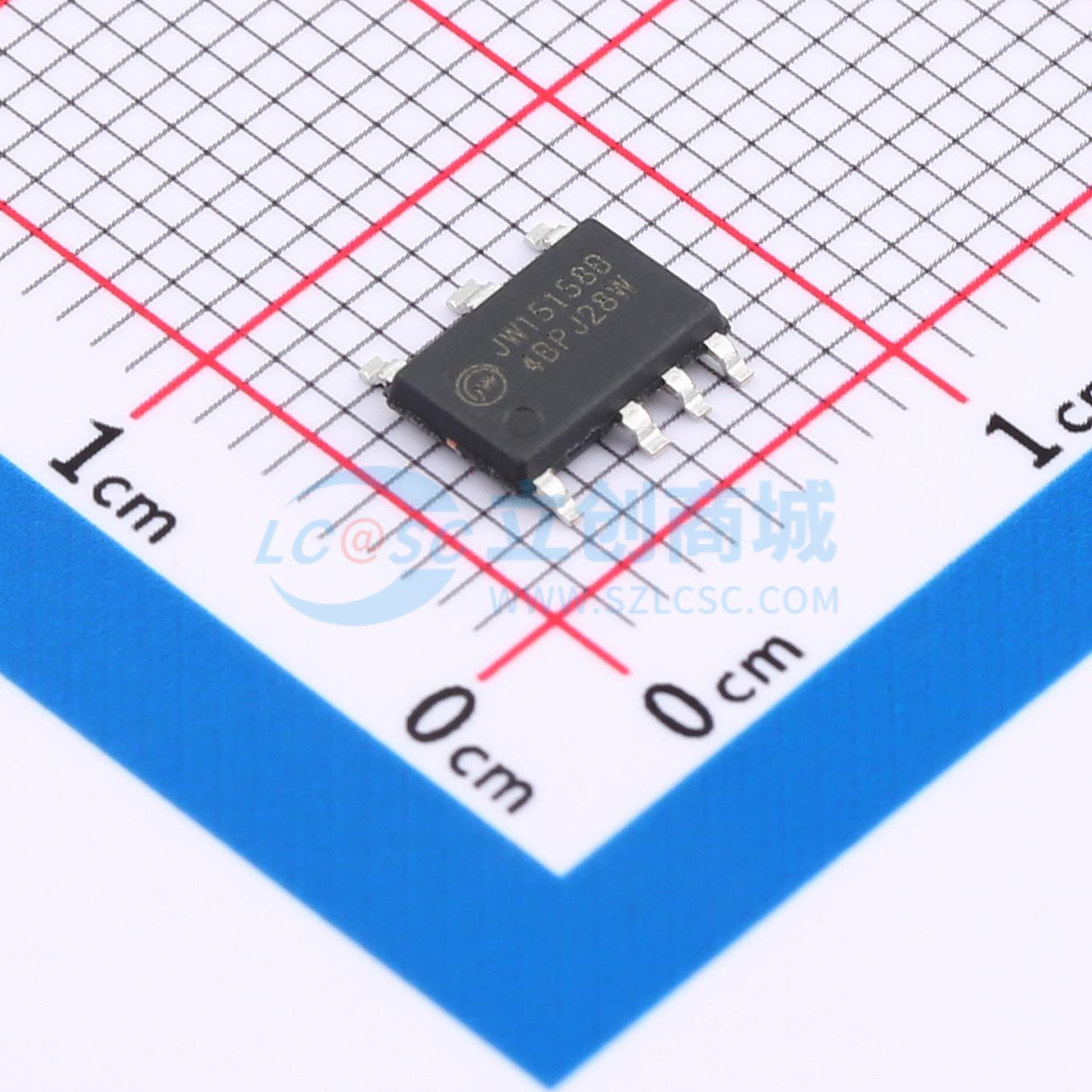

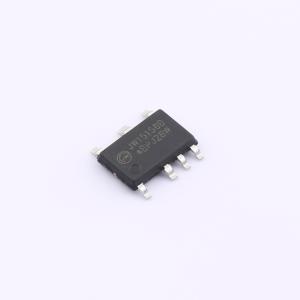

JW15158BHSOPC#TR

离线式 QR GaN 反激式转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JW15158B是一款集成氮化镓（GaN）的隔离式离线反激转换器，具备准谐振（QR）工作模式。准谐振控制通过降低开关损耗来提高效率，并利用自然频率变化改善电磁干扰（EMI）性能，同时内置最大频率限制以克服准谐振反激的固有缺点。JW15158B可根据不同的输入和负载条件，结合脉冲宽度调制（PWM）和脉冲频率调制（PFM）控制，以实现最高的平均效率
品牌名称: Joulwatt(杰华特)
商品型号: JW15158BHSOPC#TR
商品编号: C22373731
商品封装: HSOP-7
包装方式: 编带
商品毛重: 0.17436克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；软启动
	工作温度	-40℃~+125℃
	工作模式	PFM 调制；QR；PWM 调制
	反馈方式	副边反馈

商品概述

JW15158B是一款集成氮化镓（GaN）的隔离式离线反激转换器，具备准谐振（QR）工作特性。QR控制通过降低开关损耗提高效率，并通过自然频率变化改善EMI性能，同时内置最大频率限制以克服QR反激的固有缺点。 JW15158B在不同输入和负载条件下结合PWM和PFM控制，以实现最高平均效率，能够符合最严格的效率法规。 JW15158B包含一个用于启动的HV引脚，可消除传统的启动电阻并节省待机模式能耗。JW15158B采用HSOP - 7封装。高度集成使其成为一种易于使用、元件数量少且高效的隔离式电源传输应用解决方案。 JW15158B是一款集成GaN的离线反激转换器，具备多模式准谐振（QR）工作特性。具有有限频率变化的准谐振（QR）将频带限制在一定范围内，以克服QR开关的固有局限性。 JW15158B具有固有的频率抖动机制，可改善QR工作模式下的EMI性能。

商品特性

集成700V、1200mΩ GaN
内置高压启动（700V）
更宽的VDD工作范围（高达90V）
QR工作模式，高效节能
最大开关频率110kHz
极低的待机功耗
逐周期电流限制
可靠的故障保护：VDD过压保护（OVP）、VS过压保护（OVP）和欠压保护（UVP）、欠压开启保护、CS开路保护、内部过温保护（OTP）
频率抖动，便于符合EMI标准
采用HSOP - 7封装

应用领域

PD和快速充电器
宽输出范围的AC/DC适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~88V
	开关频率	25kHz~110kHz
	晶体管耐压	700V
