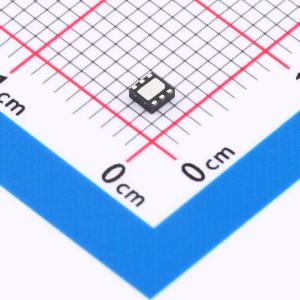

温馨提醒：图片仅供参考，商品以实物为准

HUSB237-AA001-DN06R

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高度集成的USB Power Delivery (PD) 控制器，作为接收器角色，功率额定值高达100W。集成了CC逻辑、USB PD协议和传统协议，支持BC1.2 SDP、CDP和DCP、QC2.0。可用于具有传统桶形连接器或USB micro-B连接器供电的电子设备，如物联网 (IoT) 设备、无线充电器、无人机、智能扬声器、电动工具和其他可充电设备。提供DFN2x2-6L或SOT23-5L封装。
品牌名称: Hynetek(慧能泰)
商品型号: HUSB237-AA001-DN06R
商品编号: C22373734
商品封装: DFN-6L-EP(2x2)
包装方式: 编带
商品毛重: 0.0375克(g)

商品参数

商品概述

HUSB237是一款高度集成的USB Power Delivery (PD) 控制器，作为受电端，功率额定值最高可达100W。 HUSB237集成了CC逻辑、USB PD协议和传统协议，支持BC1.2 SDP、CDP和DCP、QC2.0。 HUSB237可用于采用传统桶形连接器或USB micro-B连接器供电的电子设备，如物联网 (IoT) 设备、无线充电器、无人机、智能音箱、电动工具和其他可充电设备。 HUSB237提供DFN2x2-6L或SOT23-5L封装。

商品特性

独立的USB PD受电端控制器
支持USB PD受电端，最高20 V / 5 A
支持死电池模式
支持QC2.0 12 V
工作电压范围4.5 V至22 V
VBUS、CC1、CC2引脚的容差为±25%
可通过外部电阻或电容设置目标RDO电压
支持SOP’，适用于输出电流>3 A的线缆应用的eMarker仿真器
功耗：5 V时为1.15 mA
封装：DFN2x2-6L、SOT23-5L
USB IO引脚的HBM ESD等级为±2 kV

应用领域

PD受电端设备
USB-C线缆
无线充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快充协议芯片
	类型	受电控制器
	协议	-
	通道数	-

	属性	参数值
	输出功率	100W
	输出电压	5V；20V；15V；12V；9V
	工作电压	3V~22V
	工作温度	-40℃~+125℃
