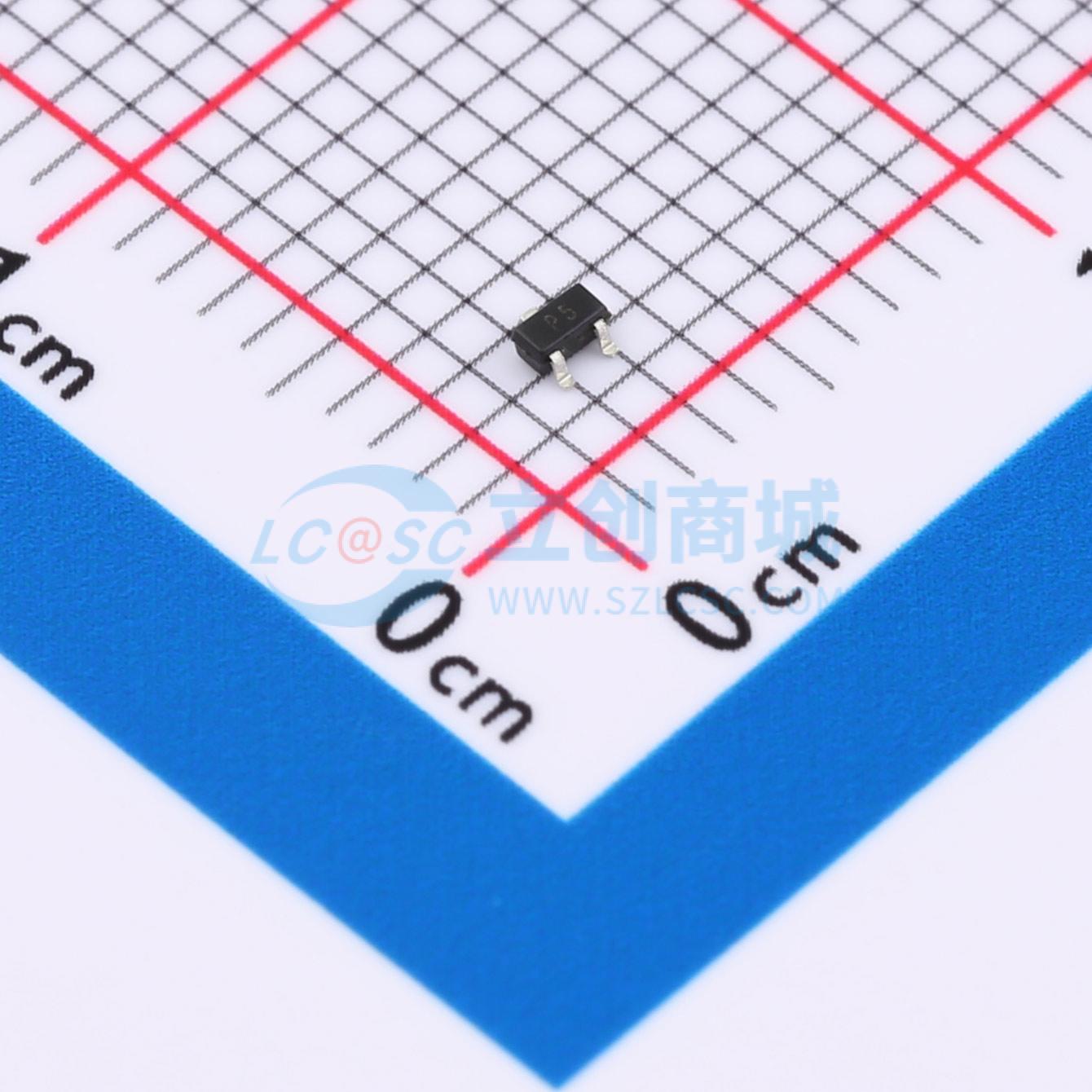

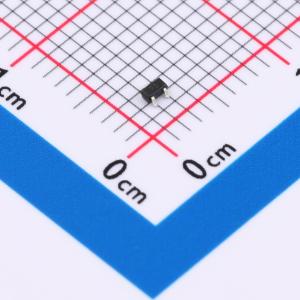

温馨提醒：图片仅供参考，商品以实物为准
TPESD0502B
极性：单向 两路保护 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6V 钳位电压:15V 峰值脉冲电流:4A (8/20us) ,电容Cj：0.6pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V低容，两路单向，4.5A，20kV，0.6pF；HDMI/USB2.0/MDDI/HBT等高速接口防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- TPESD0502B
- 商品编号
- C22363667
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 72W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品概述
TPESD0502B 是一款专为保护高速数据接口而设计的超低电容瞬态电压抑制器阵列。其设计旨在保护连接至数据和传输线路的敏感电子元件免受静电放电引起的过应力影响。
商品特性
- 符合 IEC 61000-4-2 第 4 级 ESD 保护标准
- ±15kV 接触放电
- ±15kV 空气放电
- 72W 峰值脉冲功率（8/20μs 波形）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合 RoHS 标准
- 保护两条单向线路
应用领域
- USB 2.0 和 USB 3.0
- HDMI 1.3 和 HDMI 1.4
- SATA 和 eSATA
- IEEE 1394
- PCI Express
- 笔记本电脑
