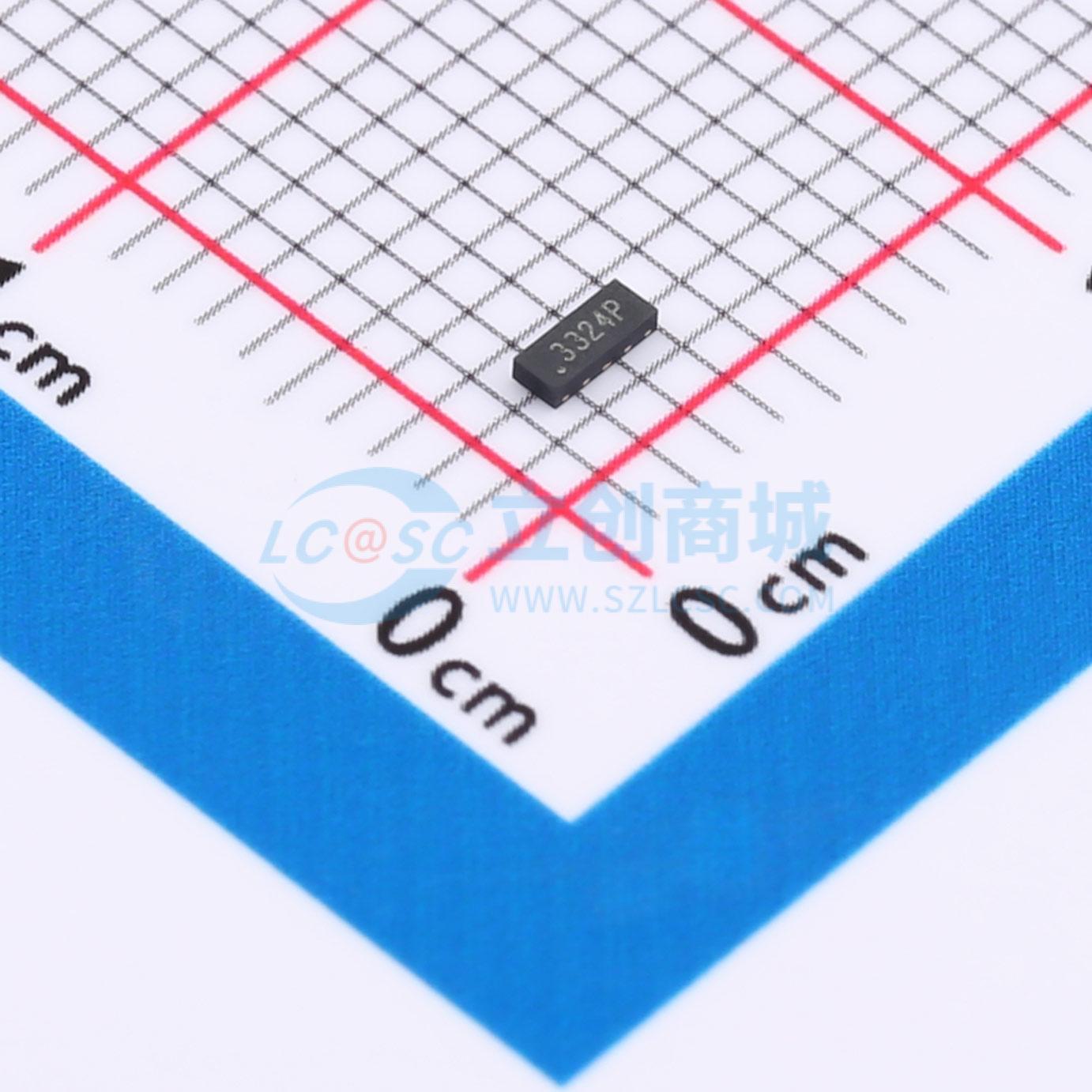

温馨提醒：图片仅供参考，商品以实物为准

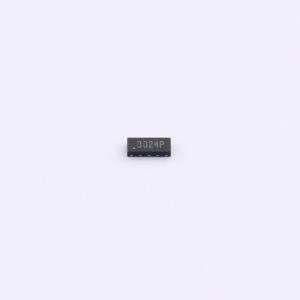

AZ1043-04F-ES
极性:单向 四路保护 反向关断电压（典型值）：5V (Max) 击穿电压（最小值）：6V 钳位电压：13V 峰值脉冲电流（8/20us）：5A，电容Cj：0.6pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3324P，3.3V 4路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AZ1043-04F-ES
- 商品编号
- C22363670
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.033333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 120W@8/20us | |
| 击穿电压(VBR) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
AZ1043-04F-ES旨在保护电压敏感元件免受ESD和瞬态电压事件的损害。其具备出色的钳位能力、低漏电流和快速响应时间，使其成为电路板空间受限设计中ESD保护的理想选择。
商品特性
- 符合IEC 61000-4-2 Level 4 ESD保护标准
- ±12kV接触放电
- ±17kV空气放电
- 符合IEC 61000-4-4 EFT保护标准
- 40A (5/50ns)
- 符合IEC 61000-4-5浪涌保护标准
- 8A (8/20us)
- 符合RoHS标准
- 保护四条I/O线路
- 超低电容：0.6pF (典型值)
- 低钳位电压
- 低漏电流
- 固态硅技术
应用领域
- HDMI/USB2.0
- 显示器和平板显示器
- 10/100/1000以太网
- 笔记本电脑
- SIM卡端口
- ATM接口
