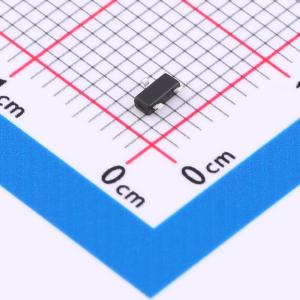

BSH103
耐压:30V 电流:850mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- BSH103
- 商品编号
- C22358686
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 850mA | |
| 导通电阻(RDS(on)) | 650mΩ@2.5V | |
| 耗散功率(Pd) | 360mW | |
| 阈值电压(Vgs(th)) | 1.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.2nC@4.5V | |
| 输入电容(Ciss) | 146pF | |
| 反向传输电容(Crss) | 14.8pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 36.6pF |
商品特性
- 低品质因数（FOM）导通电阻（Ron）×栅极电荷（Qg）
- 低输入电容（Ciss）
- 降低开关和传导损耗
- 超低栅极电荷（Qg）
- 雪崩能量额定（UIS）
- 符合RoHS标准
- 无卤
应用领域
- 服务器和电信电源
- 开关模式电源（SMPS）
- 功率因数校正电源（PFC）
- 照明
- 高强度气体放电灯（HID）
- 荧光灯镇流器照明
- 工业应用
- 焊接
- 感应加热
- 电机驱动
- 电池充电器
- 可再生能源
- 太阳能（光伏逆变器）
