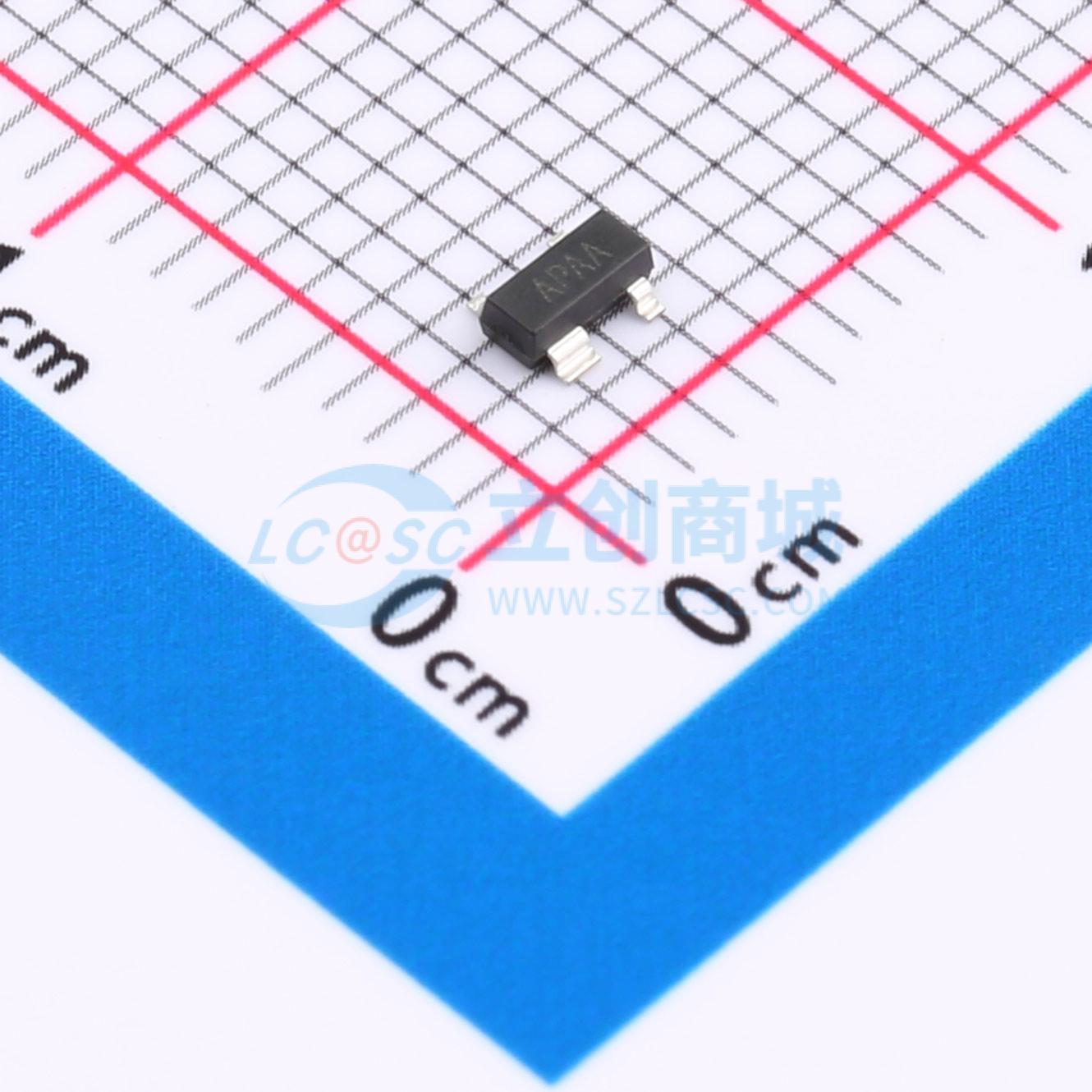

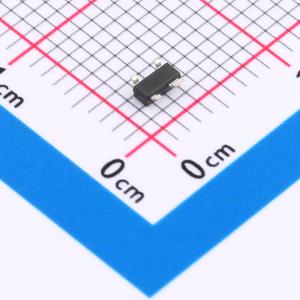

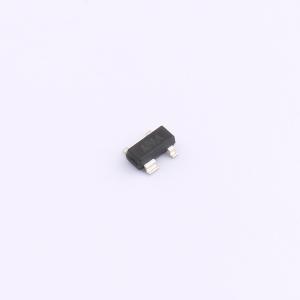

TPAX811TS4

4-Pin微控制器电源监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPAX811/812是高性价比的系统监控电路，用于对数字系统的电源电压Vcc进行监控，并在必要时向主处理器提供复位信号。提供的手动复位输入可以替代复位监控器，适合使用按键来复位。无需外部元件。
品牌名称: TECH PUBLIC(台舟)
商品型号: TPAX811TS4
商品编号: C22358690
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.030267克(g)

商品参数

商品概述

TPAX811/812是高性价比的系统监控电路，用于对数字系统的电源电压Vcc进行监控，并在必要时向主处理器提供复位信号。提供的手动复位输入可以替代复位监控器，适合使用按键来复位。无需外部元件。Vcc下降到复位电压门限值120μs之内，复位输出有效。Vcc上升到高于复位门限值后，复位RESET至少保持140ms有效时间。TPAX812 RESET输出为高电平有效，而TPAX811 RESET输出为低电平有效。当Vcc低于1.1V时，TPAX811/812仍可保持有效输出。两个器件都提供4引脚SOT - 143封装，工作温度范围为-40℃至+85℃。TPAX811/812经过优化设计，可以抑制出现在VoD电源线上的快速瞬态脉冲干扰

商品特性

高精度监控电路，可对额定电压2.0V, 2.8V, 3.0V, 3.3V和5.0V的电源进行监控
手动复位输入
140ms Reset/Reset最小输出周期
VpD低至1.1V时，Reset/Reset输出仍然有效
低供电电流，8μA（典型值）
Vcc瞬间变化抑制
小型4引脚SOT - 143封装
无需外部元件
可直接替代TPAX811/812和提供更低的门限电压选择
推挽式Reset输出
温度范围：-40℃至+85℃

应用领域

计算机
服务器
手提电脑
线调制解调器（Cable modem）
无线通信
嵌入式控制系统
白色家电
功率计
智能仪器
PDA和手持式设备
智能仪表

数据手册PDF

放大查看下载PDF

优惠活动

7.6折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.32V

	属性	参数值
	受监控电压数	1
	手动复位	有
	复位超时	140ms
	工作温度	-40℃~+85℃@(Tj)
	静态电流(Iq)	8uA
