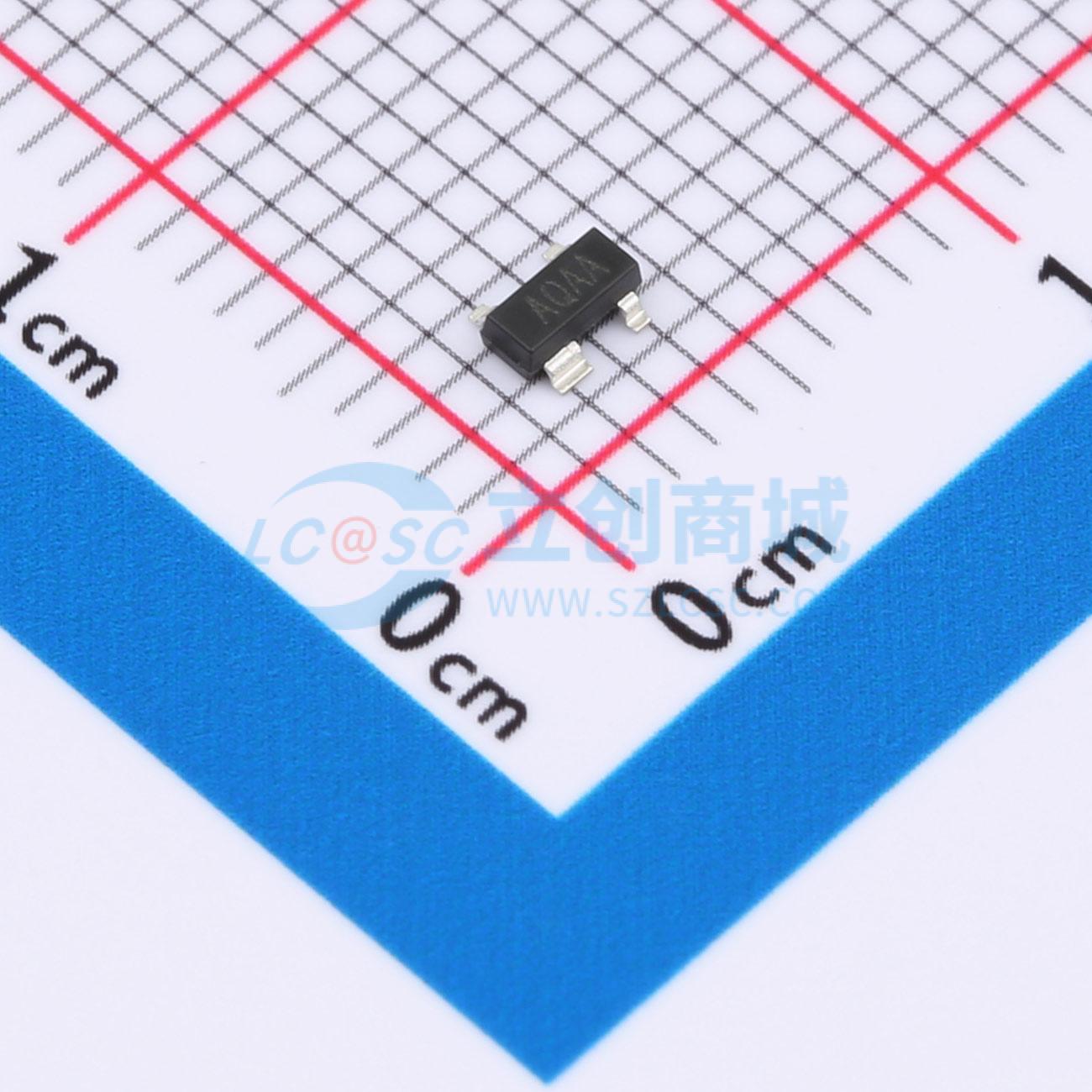

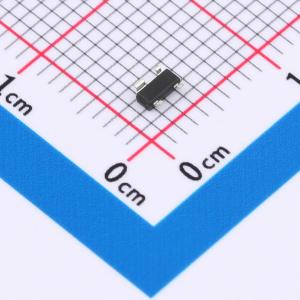

温馨提醒：图片仅供参考，商品以实物为准
MAX811S
4-Pin微控制器电源监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高性价比的系统监控电路，用于对数字系统的电源电压Vcc进行监控，并在必要时向主处理器提供复位信号。提供的手动复位输入可以替代复位监控器，适合使用按键来复位。无需外部元件。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- MAX811S
- 商品编号
- C22358692
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.0304克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.93V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 140ms | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 手动复位输入 | |
| 静态电流(Iq) | 8uA |
商品概述
MAX811/812是高性价比的系统监控电路，用于监控数字系统的电源电压，并在必要时向主处理器提供复位信号。其提供手动复位输入，可替代复位监控器，适合使用按键进行复位。当电源电压下降到复位阈值后，复位输出在20μS内有效；当电源电压回升至高于复位阈值后，复位信号至少保持140ms有效时间。MAX812的复位输出为高电平有效，而MAX811的复位输出为低电平有效。即使电源电压低于1.1V，该器件仍能保持有效输出。两款器件均采用4引脚SOT-143封装，工作温度范围为-40℃至+85℃。其设计经过优化，能够抑制电源线上出现的快速瞬态脉冲干扰。
商品特性
- 高精度监控电路，可对2.0V、2.8V、3.0V、3.3V和5.0V的额定电源电压进行监控
- 提供手动复位输入
- 复位输出最小周期为140ms
- 当电源电压低至1.1V时，复位输出仍保持有效
- 低供电电流，典型值为8μA
- 具备电源电压瞬态变化抑制能力
- 采用小型4引脚SOT-143封装
- 无需外部元件
- 可直接替代MAX811/812，并提供更低的阈值电压选择
- 提供推挽式复位输出
- 工作温度范围为-40℃至+85℃
应用领域
- 计算机
- 服务器
- 笔记本电脑
- 线缆调制解调器
- 无线通信
- 嵌入式控制系统
- 白色家电
