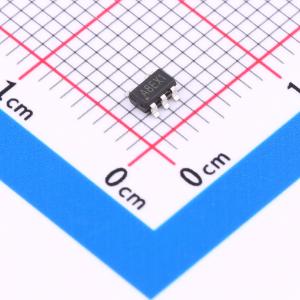

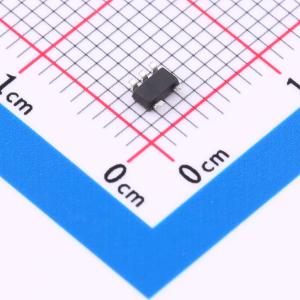

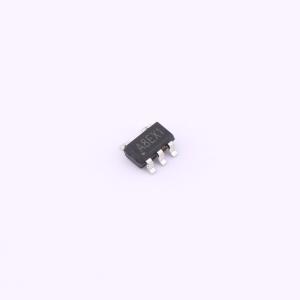

温馨提醒：图片仅供参考，商品以实物为准
TPU2013S5
带标志位的2.0A低损耗电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPU2012/TPU2013是一款低压单NMOSFET高端功率开关，针对自供电和总线供电的通用串行总线（USB）应用进行了优化。TPU2012/TPU2013配备了电荷泵电路，用于驱动内部NMOSFET开关，该开关的低导通电阻Rds(on)为70mΩ，满足USB电压降要求，并且设有标志输出，可向本地USB控制器指示故障状态。其他特性包括：软启动功能，用于限制插拔时的浪涌电流；热关断功能，防止大电流负载导致开关发生灾难性故障；欠压锁定（UVLO）功能，确保只有在输入电压有效时设备才会开启
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPU2013S5
- 商品编号
- C22358669
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.0359克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 导通电阻 | 70mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
TPU2012/TPU2013是一款低压单NMOSFET高端功率开关，针对自供电和总线供电的通用串行总线（USB）应用进行了优化。TPU2012/TPU2013配备了电荷泵电路来驱动内部NMOSFET开关，该开关的低导通电阻Rds(on)为70mΩ，满足USB电压降要求，并且有一个标志输出可向本地USB控制器指示故障情况。
其他特性包括软启动功能，用于限制插入时的浪涌电流；热关断功能，防止大电流负载导致开关灾难性故障；欠压锁定（UVLO）功能，确保只有在存在有效输入电压时设备才会开启。根据USB电源要求，双端口的最大电流通常限制在3.0A。35uA的低静态电流使该器件非常适合便携式电池供电设备。
TPU2012/TPU2013提供SOT - 23 - 5L、SOP - 8L和MSOP - 8L封装，所需电路板空间小，外围元件少。
商品特性
- 宽输入电压范围：2.5V至5.5V
- 符合USB规范
- TPU2012/TPU2013使能信号低/高电平有效
- 典型导通电阻Rds(on)为70mΩ（SOT - 23 - 5L）
- 典型欠压锁定电压为2.1V
- 输出在关断状态下可强制高于输入
- 低电源电流
- 关断状态下小于1uA
- 开关导通状态下为35uA
- 保证2A连续负载电流
- 开漏故障标志输出
- 热插拔应用（软启动）
- 限流保护
- 热关断保护
- 反向电流阻断（无体二极管）
- 符合RoHS和无卤要求
- 通过UL认证 - E353665
- 通过TuV EN60950 - 1认证
- 通过CB IEC60950 - 1认证
