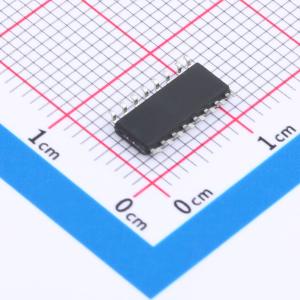

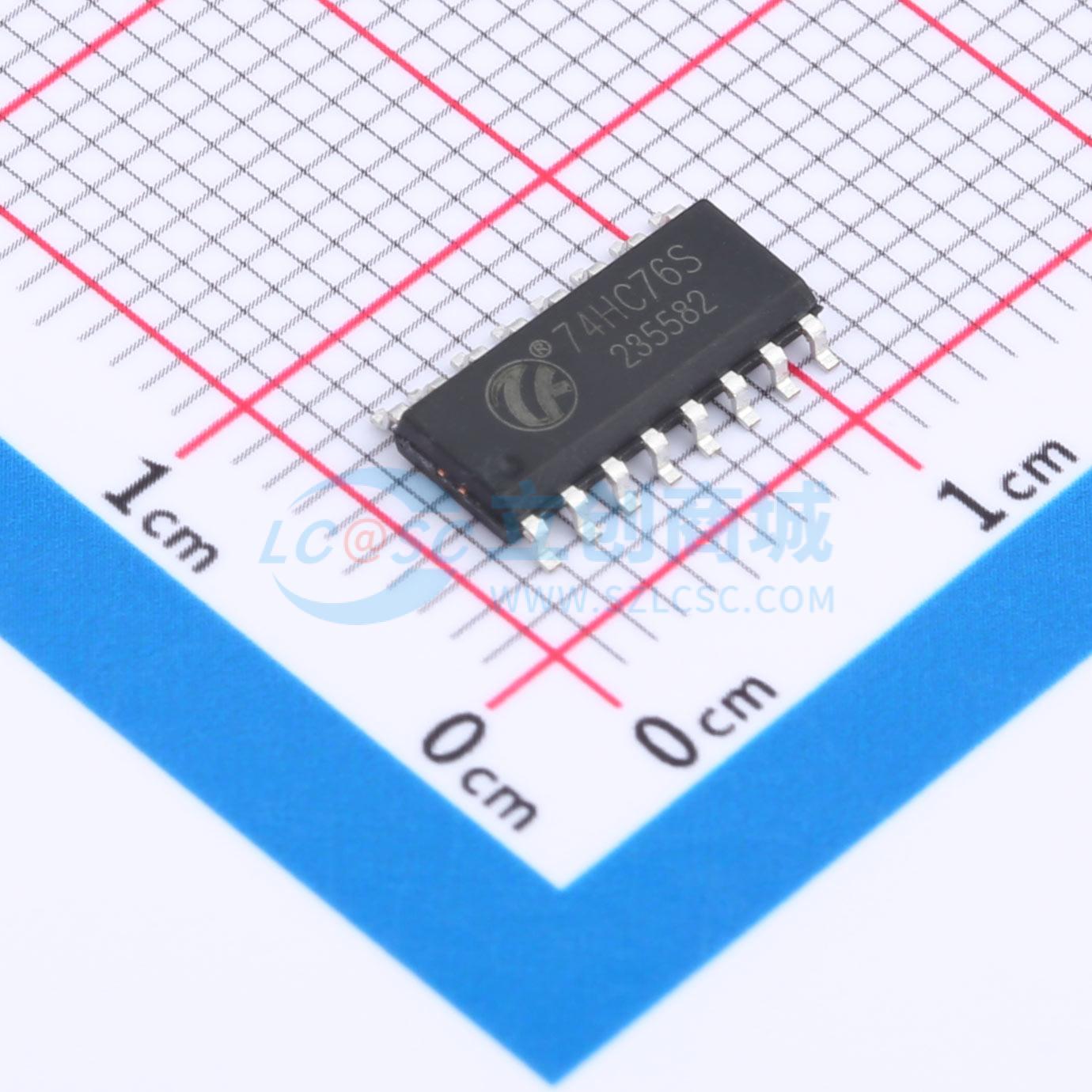

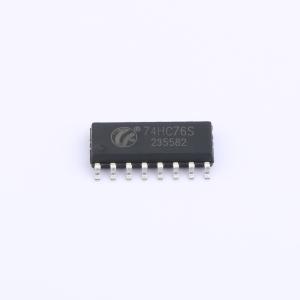

74HC76S
74HC76S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC76 是一款利用先进的硅栅CMOS 技术设计的具有预设和清除功能的双J-K 触发器。两路JK 触发器是相互独立的，输出是在时钟脉冲的下降沿时改变输出状态。
- 品牌名称
- GR(国睿)
- 商品型号
- 74HC76S
- 商品编号
- C22357611
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | JK-型 | |
| 触发沿 | 下降沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 30MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 推挽式 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 20ns@5V,15pF | |
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 1uA | |
| 工作温度 | 0℃~+70℃ | |
| 建立时间 | 20ns | |
| 保持时间 | 0ns |
应用领域
- 逻辑转换
