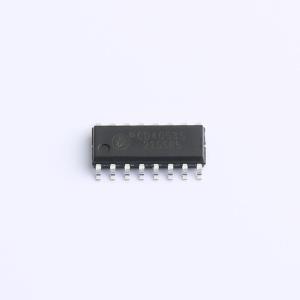

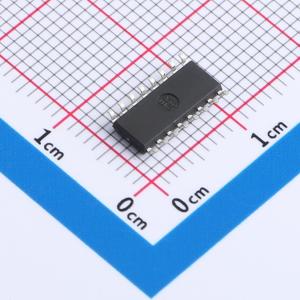

CD4053S
CD4053S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4053 是一款采用先进CMOS 技术设计的3 路双通道多路模拟复用器。是一个单刀双掷配置形式的模拟开关。具有三个独立的通道控制输入A、B、C 和一个使能输入INH。
- 品牌名称
- GR(国睿)
- 商品型号
- CD4053S
- 商品编号
- C22357616
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 工作电压 | 3V~15V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 90Ω | |
| 工作温度 | 0℃~+60℃ | |
| 导通电容(Con) | 0.2pF | |
| 传播延迟(tpd) | 7ns |
商品概述
CD4053 是一款采用先进CMOS 技术设计的3 路双通道多路模拟复用器。是一个单刀双掷配置形式的模拟开关。具有三个独立的通道控制输入A、B、C 和一个使能输入INH。通道控制输入信号A、B、C，分别控制3 路开关两个通道中的一个通道开启，另一通道关闭。
商品特性
- 低输入电流：I_IN ≤ 1uA，@V_IN = V_DD - V_SS = 15V，Ta = 25°C
- 宽工作电压V_DD - V_SS范围：3V ~ 15V
- 低静态功耗：I_DD = 0.2uA (典型) @V_DD - V_SS = 15V，Ta = 25°C
- 先断后通切换消除了通道重迭开启
- 低通电阻：90Ω (典型) @V_DD - V_SS = V_DD - V_EE = 15V，Ta = 25°C
- 单刀双掷配置形式的模拟开关
- 通道漏电流：±100pA (典型) @V_DD - V_EE = 15V
- 封装形式：DIP16 、SOP16
应用领域
- 模拟和数字多路复用与解复用
- 数字寻址信号的逻辑电平转换
- 信号选通
