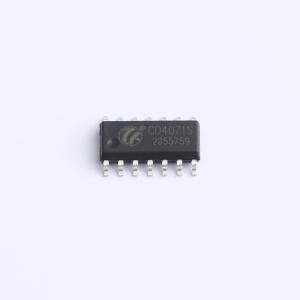

CD4071S
4组2输入或门逻辑集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4071 是一款采用先进CMOS 技术设计的集成4 组2 输入或门逻辑集成电路。
- 品牌名称
- GR(国睿)
- 商品型号
- CD4071S
- 商品编号
- C22357618
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | 8.1mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 4.95V~14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4系列 | |
| 传播延迟(tpd) | 30ns@15V,47pF | |
| 工作温度 | 0℃~+60℃ | |
| 输入通道数 | 2 |
