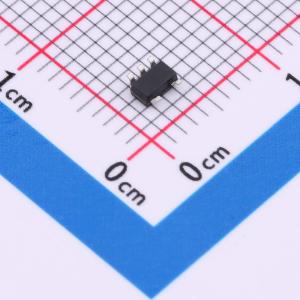

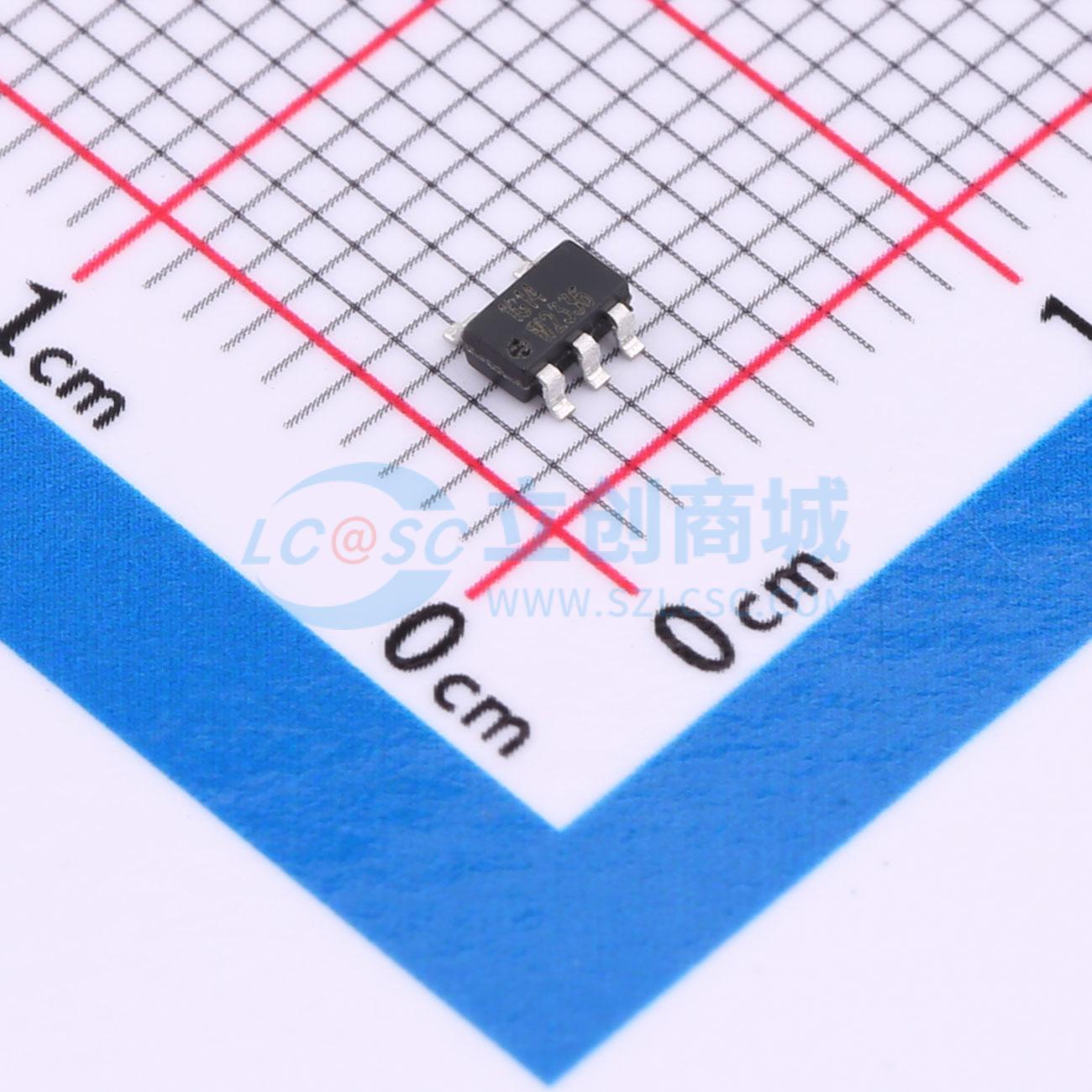

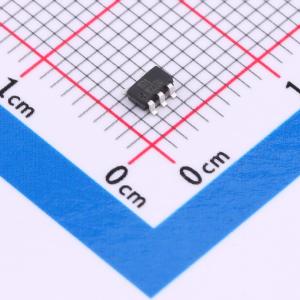

温馨提醒：图片仅供参考，商品以实物为准
GT74LVC1G14S5
GT74LVC1G14S5
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件针对使用 Ioff 的部分掉电应用进行了全面规格设计。Ioff 电路可禁用输出，防止器件掉电时通过器件产生损坏性电流回流。 该器件设计用于 1.65 V 至 5.5 V VCC 操作，允许从 5 V 到 3.3 V 或 3.3 V 到 1.8 V 的降压电压转换。只要输入信号保持在最大输入电压值以下，就可以驱动高于电源电压的输入信号。 GT74LVC1G14 具有掉电保护 (Ioff) 和施密特触发输入。 当电源电压为 0 V 时，该器件的输入和输出进入高阻抗状态。器件上任何输入或输出引脚的最大泄漏电流由电气特性中的 Ioff 指定。 施密特触发输入使该器件对缓慢或有噪声的输入具有极高的耐受性。虽然输入的驱动速度可以比标准 CMOS 输入慢得多，但仍建议正确端接未使用的输入。缓慢驱动输入也会增加器件的动态电流消耗。
- 品牌名称
- GTIC(谷泰微)
- 商品型号
- GT74LVC1G14S5
- 商品编号
- C22356932
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 输入数 | - | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 2.4V | |
| 低电平范围(VOL) | 400mV | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ |
商品概述
- 该器件针对使用 Ioff 的部分掉电应用进行了全面规格设计。Ioff 电路可禁用输出，防止器件掉电时通过器件产生损坏性电流回流。
- 该器件设计用于 1.65 V 至 5.5 V VCC 操作，允许从 5 V 到 3.3 V 或 3.3 V 到 1.8 V 的降压电压转换。只要输入信号保持在最大输入电压值以下，就可以驱动高于电源电压的输入信号。
- GT74LVC1G14 具有掉电保护 (Ioff) 和施密特触发输入。
- 当电源电压为 0 V 时，该器件的输入和输出进入高阻抗状态。器件上任何输入或输出引脚的最大泄漏电流由电气特性中的 Ioff 指定。
- 施密特触发输入使该器件对缓慢或有噪声的输入具有极高的耐受性。虽然输入的驱动速度可以比标准 CMOS 输入慢得多，但仍建议正确端接未使用的输入。缓慢驱动输入也会增加器件的动态电流消耗。
应用领域
- 利用施密特触发器创建去抖电路，以缓解机械输入元件（如按钮或旋钮）在人机交互时产生的多次输入问题。
