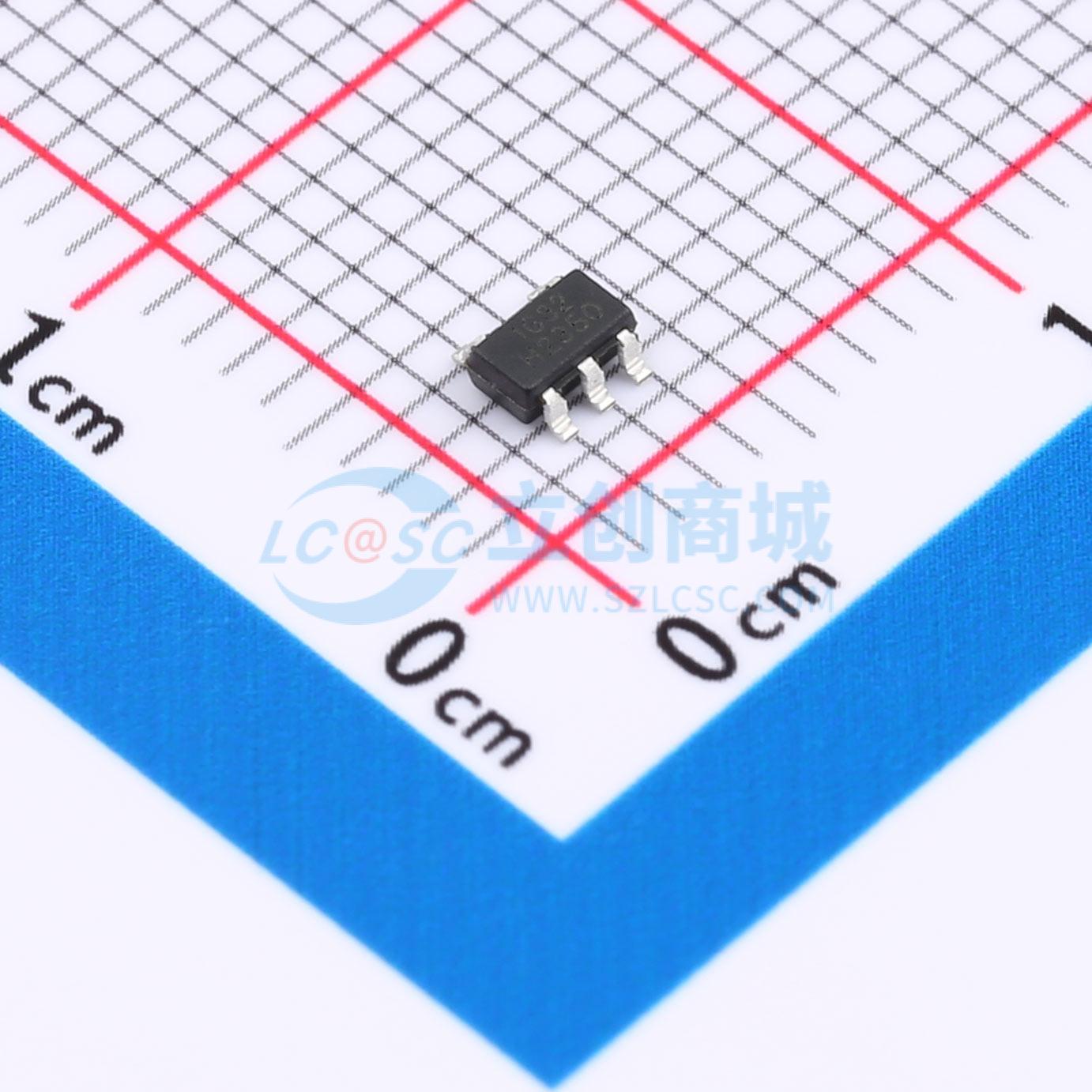

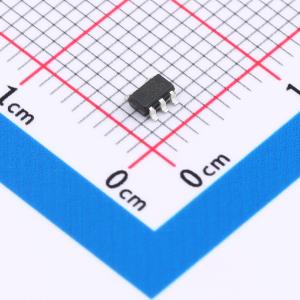

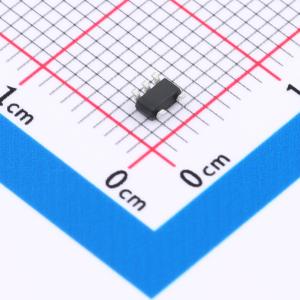

温馨提醒：图片仅供参考，商品以实物为准
GT74LVC1G32S5
单路二输入正或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款单路 2 输入正或门专为 1.65 V 至 5.5 V 的 VCC 电源电压工作而设计。GT74LVC1G32 在正逻辑中实现布尔函数 Y = A + B 或 Y = A · B
- 品牌名称
- GTIC(谷泰微)
- 商品型号
- GT74LVC1G32S5
- 商品编号
- C22356920
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.2V；1.9V；2.3V；3.8V | |
| 输出低电平(VOL) | 300mV；650mV；450mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 3.8ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
