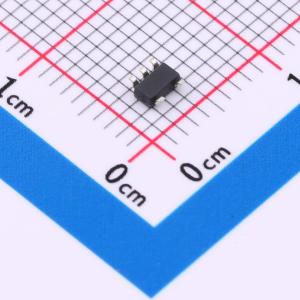

温馨提醒：图片仅供参考，商品以实物为准
GT74LVC1G00S5
单路2输入正与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GT74LVC1G00 器件包含一个 2 输入正与非门器件，可执行布尔函数 Y = A(上划线) × B 或 Y = A(上划线) + B(上划线)。该器件完全适用于使用 Ioff 的部分断电应用。Ioff 电路可禁用输出，防止器件断电时电流回流造成损坏。
- 品牌名称
- GTIC(谷泰微)
- 商品型号
- GT74LVC1G00S5
- 商品编号
- C22356909
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.2V；3.8V；1.9V；2.4V；2.3V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 3.4ns@5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
