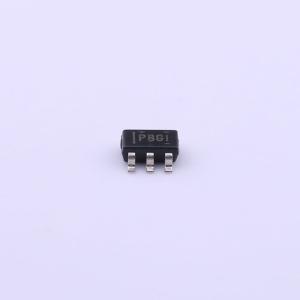

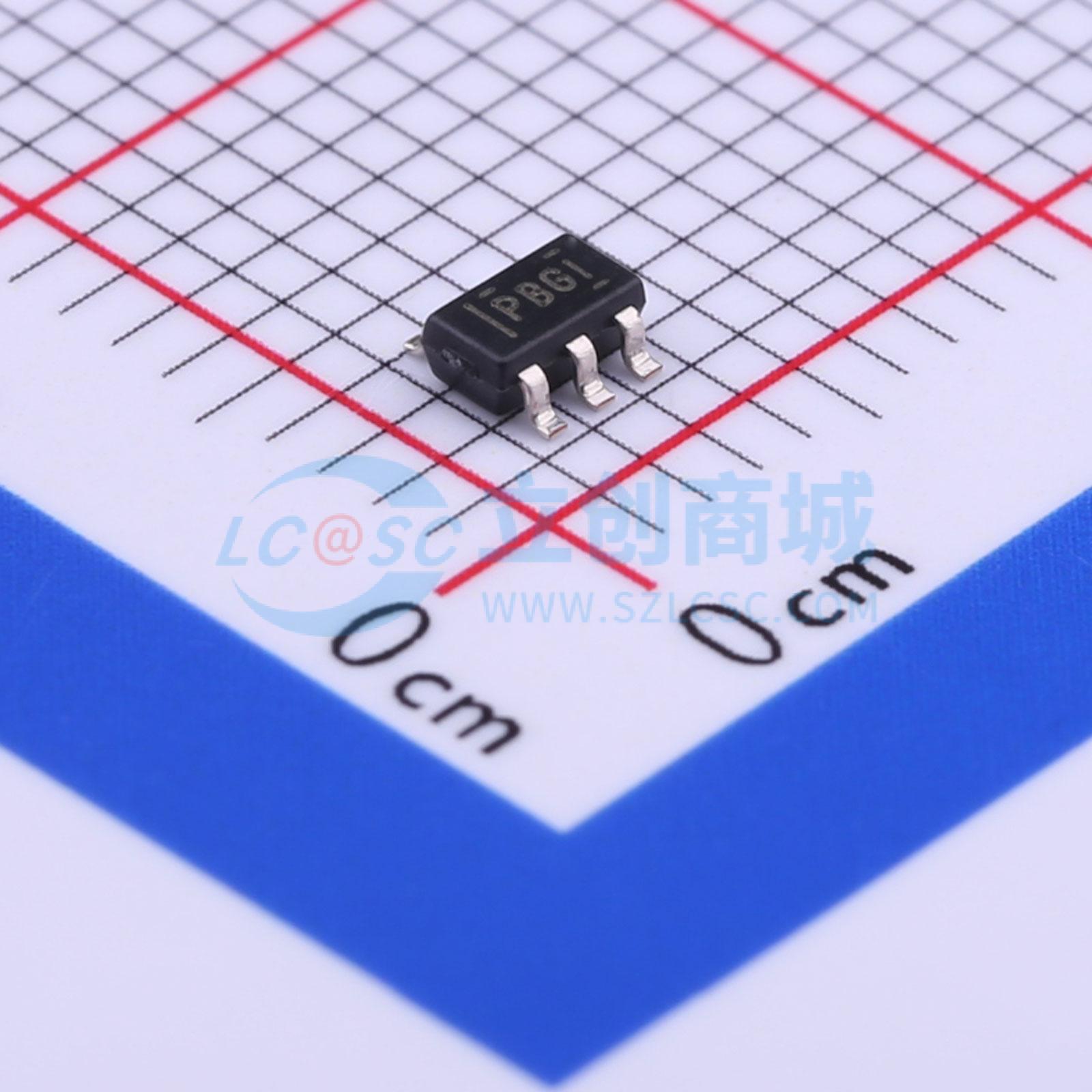

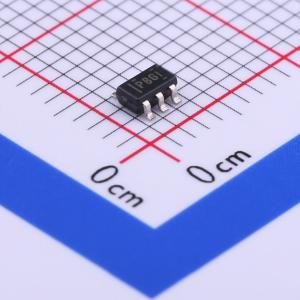

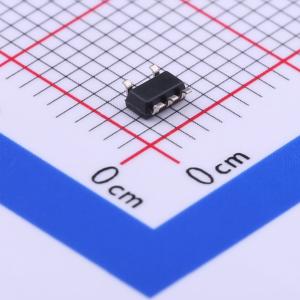

TPS76350DBVR

具有使能功能的 150mA、10V、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS763 低 Iq、150mA 低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS76350DBVR
商品编号: C194609
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

TPS763xx系列低压差（LDO）稳压器具备低压差、低功耗运行和小型化封装的优势。与传统LDO稳压器相比，这些稳压器的压差电压和静态电流较低。TPS763xx系列器件采用5引脚小外形集成电路SOT - 23封装，非常适合对成本敏感的设计以及电路板空间有限的应用。

新的电路设计与工艺创新相结合，使得常用的PNP传输晶体管被PMOS传输元件所取代。由于PMOS传输元件表现为低阻值电阻，因此压差电压较低 —— 在150 mA负载电流下（TPS76333）典型值为300 mV，且与负载电流成正比。由于PMOS传输元件是电压驱动器件，静态电流较低（最大140 μA），并且在整个输出负载电流范围（0 mA至150 mA）内保持稳定。该系列产品适用于笔记本电脑和手机等便携式系统，其低压差特性和低功耗运行可显著延长系统电池的使用寿命。

TPS763xx还具备逻辑使能睡眠模式，可关闭稳压器，在TJ = 25°C时将静态电流降至最大1 μA。TPS763xx提供1.6 V、1.8 V、2.5 V、2.7 V、2.8 V、3 V、3.3 V、3.8 V和5 V固定电压版本以及可变电压版本（可在1.5 V至6.5 V范围内编程）。

商品特性

150 mA低压差稳压器输出电压：5 V、3.8 V、3.3 V、3 V、2.8 V、2.7 V、2.5 V、1.8 V、1.6 V及可变电压
150 mA时典型压差电压为300 mV
热保护
过流限制
关断模式下静态电流小于2 μA
工作结温范围：-40°C至125°C
5引脚SOT - 23（DBV）封装

应用领域

电表
太阳能逆变器
暖通空调系统
伺服驱动器和运动控制
传感器变送器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交91单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	300mV@(150mA)

	属性	参数值
	静态电流(Iq)	140uA
	噪声	140uV
	特性	过流保护；热关断
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
