温馨提醒：图片仅供参考，商品以实物为准

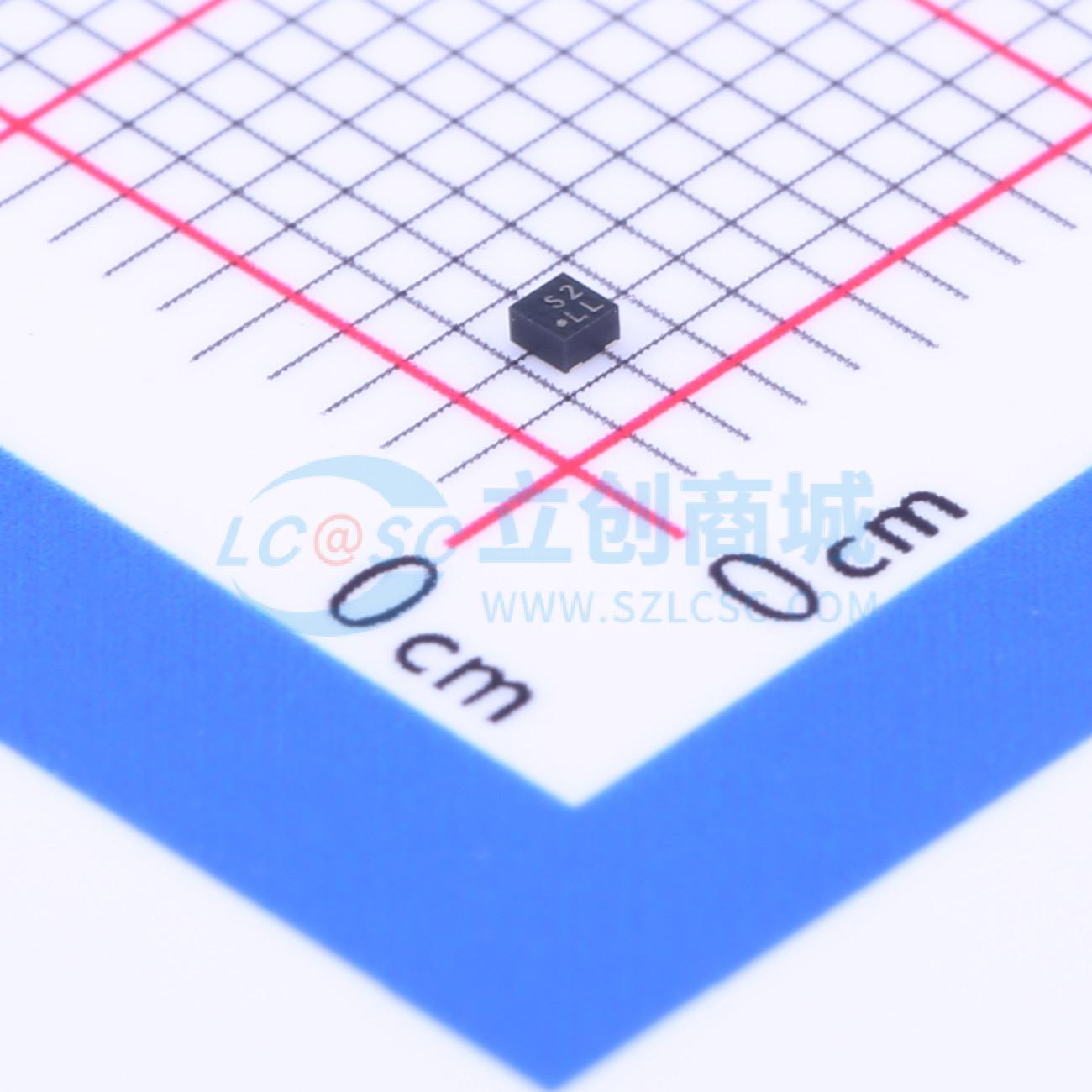

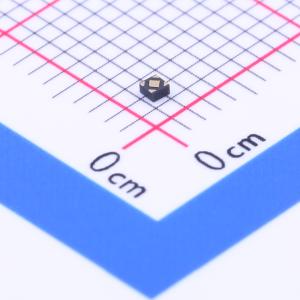

RP114K301D-TRB

输入5.25V 输出3.05V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RP114x系列是采用CMOS工艺技术开发的正电压稳压器IC，具有高纹波抑制比、低输入/输出电压差、高精度和低电流消耗等特点。该系列IC由基准电压源、误差放大器、输出电压设定电阻网络、短路限流电路、芯片使能电路等组成。
品牌名称: Nisshinbo
商品型号: RP114K301D-TRB
商品编号: C194610
商品封装: DFN-4-EP(1x1)
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

RP114xシリーズはCMOSプロセス技術を用いて開発した、高リップル除去率、低入出力電圧差、高精度、低消費電流の正電圧ボルテージレギュレータICで、基準電圧源、誤差増幅器、出力電圧設定用抵抗網、短絡電流制限回路、チップイネーブル回路等から構成されています。 RP114xシリーズの入力電圧は1.4Vから、出力電圧は0.8Vから対応可能でありIC内で固定されています。CMOSプロセスによる低消費電流特性に加え、低ON抵抗Tr.内蔵による低入出力電圧差およびチップイネーブル機能により電池の高寿命化に対応できます。また、従来のCMOSプロセスによるレギュレータに比べ、リップル除去率、入力過渡応答、負荷過渡応答特性に優れ携帯通信機器電源に適した製品となっております。パッケージは、DFN(PLP)1010-4、SC-88A、SOT-23-5をご用意しています。

商品特性

消費電流· Typ. 50μA
消費電流（スタンバイ時） · Typ. 0.1μA
入力電圧範囲 · · 1.4V~5.25V
出力電圧範囲 · · 0.8V~3.6V （0.1V単位）
出力電圧精度 · ±1.0% （VsET>2.0V, Topt=25°C ）
出力電圧の温度係数 ··· Typ. ±80ppm/°C
入出力電圧差 ··· Typ. 0.25V (IOUT=300mA, VSET=2.8V)
リップル除去率 · Typ. 75dB (f=1kHz)
入力安定度 ···· Typ. 0.02%N
パッケージ ·· DFN(PLP)1010-4, SC-88A, SOT-23-5
短絡電流制限回路内蔵 · Typ. 60mA
過電流保護回路内蔵
セラミックコンデンサ対応 ······· 1.0μF以上

应用领域

携帯用通信機器、カメラ、ビデオの定電圧源
バッテリー使用機器の定電圧源
家庭用電気製品の定電圧源

数据手册PDF

放大查看下载PDF

优惠活动

3.4折起

购买数量

(10000个/圆盘，最小起订量 5 个)

个

起订量：5 个10000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.25V
	输出电压	3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	300mV@(300mA)

	属性	参数值
	静态电流(Iq)	50uA
	噪声	75uVrms
	特性	过流保护；短路保护；带使能
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
