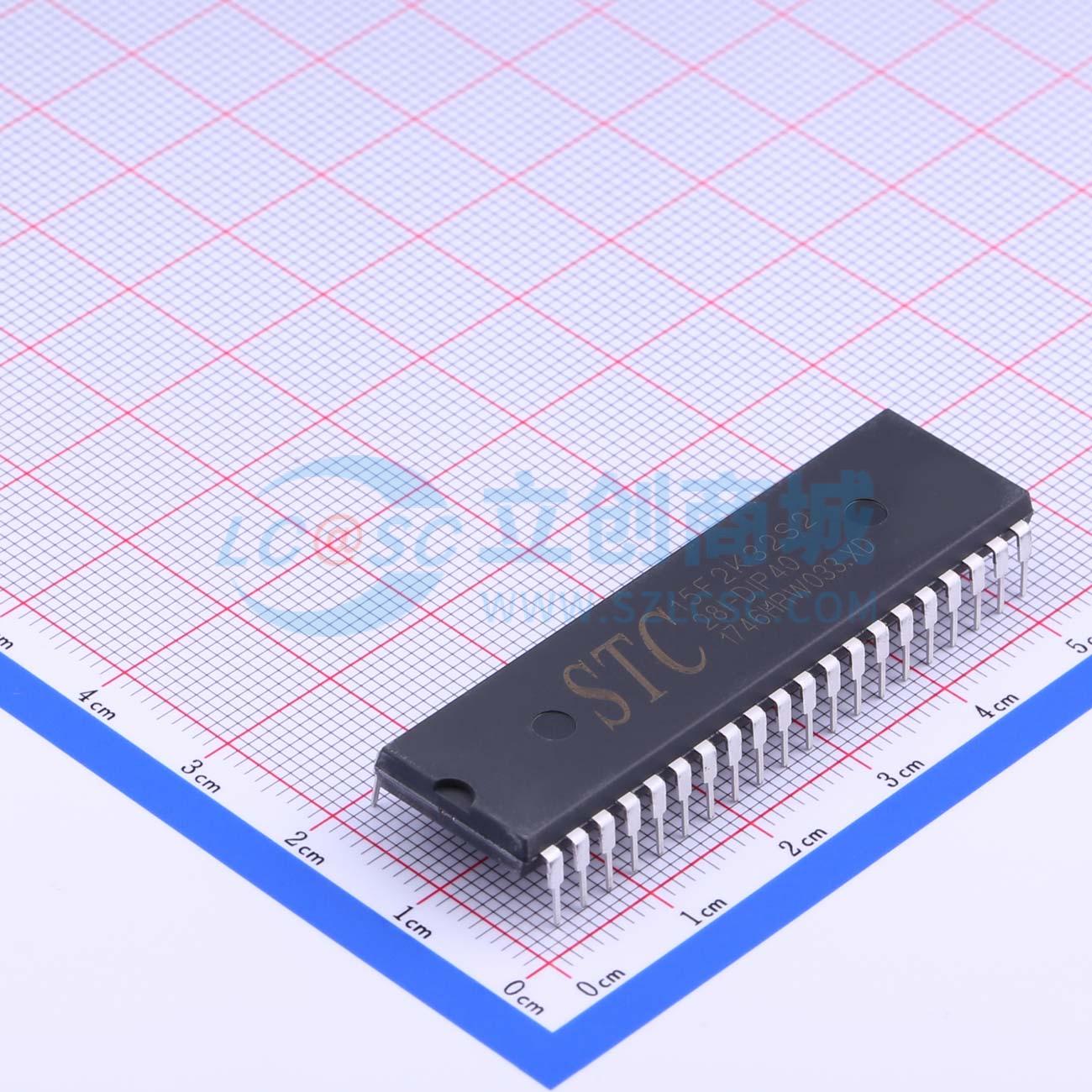

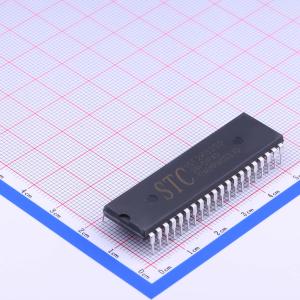

STC15F2K32S2-28I-PDIP40
STC15F2K32S2-28I-PDIP40
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STC15F2K60S2是(1T)、低功耗、超强抗干扰的新一代8051单片机，采用STC第八代加密技术，无法解密，指令代码完全兼8051。具有8-12 R/C (±0.3%)，±1%温飘(-40℃ ~ +85℃)，常温下温飘±0.6%(-20℃ ~ +65℃)，ISP 5MHz ~ 35MHz宽范围可设置，可彻底省掉外部昂贵的晶振和外部复位电路(内部已集成高可靠复位电路，ISP编程时8级复位门槛电压可选)。有3路CCP/PWM/PCA、8/10位A/D (30万次/秒)、2K SRAM、2步串行通信端口(UART1/UART2，可在5组管脚之间进行切换，分时复用可作5组串口使用)，1组高速同步串行通信端口SPI，针对多串行口通信/电机控制/强干扰场合。
- 品牌名称
- STC
- 商品型号
- STC15F2K32S2-28I-PDIP40
- 商品编号
- C194606
- 商品封装
- PDIP-40
- 包装方式
- 管装
- 商品毛重
- 8.818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 38 | |
| ADC(位数) | 10bit | |
| 工作电压 | 4.2V~5.5V |
商品概述
STC15F2K60S2是(1T)、低功耗、超强抗干扰的新一代8051单片机，采用STC第八代加密技术，无法解密，指令代码完全兼8051。具有8 - 12 R/C (±0.3%)，±1%温飘(-40℃ ~ +85℃)，常温下温飘±0.6%(-20℃ ~ +65℃)，ISP 5MHz ~ 35MHz宽范围可设置，可彻底省掉外部昂贵的晶振和外部复位电路(内部已集成高可靠复位电路，ISP编程时8级复位门槛电压可选)。有3路CCP/PWM/PCA、8/10位A/D (30万次/秒)、2K SRAM、2步串行通信端口(UART1/UART2，可在5组管脚之间进行切换，分时复用可作5组串口使用)，1组高速同步串行通信端口SPI，针对多串行口通信/电机控制/强干扰场合。
商品特性
- 8051 CPU 1T，速度比普通8051快8 - 12倍
- STC15F2K60S2工作电压为5.5V - 4.5V（5V），STC15L2K60S2工作电压为3.6V - 2.4V（3V）
- 8K/16K/24K/32K/40K/48K/56K/60K/61K/63.5K Flash，擦写次数10万次以上
- 2048 SRAM，256 RAM <idata>，1792 XRAM <xdata>
- EEPROM擦写次数10万次以上
- ISP/IAP，在系统可编程/在应用可编程，无需编程器，无需仿真器
- 8/10位ADC，30万次/秒，3路PWM，3路D/A
- 3路CCP/PWM/PCA，可实现3路捕获/比较/脉宽调制，也可作3路D/A
- CCP/PCA可实现9 - 16位PWM（每通道占用系统时间小于0.6%）
- 利用定时器T0、T1或T2的时钟输出功能可实现高精度的8 - 16位PWM（占用系统时间小于0.4%）
- 内部高可靠复位，ISP编程时8级复位门槛电压可选，可省掉外部复位电路
- 工作频率范围：0MHz - 28MHz，比普通8051快0MHz - 336MHz
- R/C (±0.3%)，±1%温飘(-40℃ ~ +85℃)，常温下温飘±0.6%(-20℃ ~ +65℃)，ISP编程时内部时钟从5MHz - 28MHz可设(5.5296MHz / 11.0592MHz / 22.1184MHz)
- 两组超高速异步串行通信端口(可同时使用)，可在5组管脚之间进行切换，分时复用可当5组串口使用
- SPI接口
- 支持程序加密后传输，防拦截
- RS485接口
- 低功耗设计：低速模式，空闲模式，掉电模式/停机模式
- 可将掉电模式/停机模式唤醒的定时器：有内部低功耗掉电唤醒专用定时器
- 可被外部中断唤醒的引脚：INT0/P3.2, INT1/P3.3 (INT0/INT1), INT2 /P3.6, INT3/P3.7, INT4/P3.0 (INT2/INT3 /INT4 )，CCP0/CCP1/CCP2，T0/T1/T2（前提是在进入掉电模式/停机模式前相应的定时器中断已经被允许）；内部低功耗掉电唤醒专用定时器
- 6个16位定时器/计数器（T0/T1/T2，T0/T1同8051的定时器/计数器），并均可独立实现对外可编程时钟输出(3通道)，另外管脚MCLKO可通过3路CCP/PWM/PCA实现3个定时器
- 定时器T2有1个16位自动重装定时器/计数器，T2有T2CLKO时钟输出
- 可编程时钟输出功能(对内部系统时钟或对外部管脚的时钟输入进行时钟分频输出)：STC15 5V I/O最高13.5MHz，所以5V单片机的对外可编程时钟输出速度最快为13.5MHz；而3.3V单片机IO口的对外输出速度最快不超过8MHz，故3.3V单片机的对外可编程时钟输出速度最快也不超过8MHz
- 看门狗定时器（WDT）
- 先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令
- I/O口可设置成四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏；每个IO口驱动能力均可达到20mA，40-pin单片机总驱动电流不要超过120mA，16-pin/32-pin单片机总驱动电流不要超过90mA；I/O口可直接驱动74HC595(0.15mA)
- 多种封装形式：LQFP44(12mm x 12mm)，LQFP32(9mm x 9mm)，QFN32(5mm x 5mm)，TSSOP20(6.5mm x 6.5mm)，SOP28，SKDIP28，PDIP40
- 175℃八小时高温烘烤，高品质制造保证
