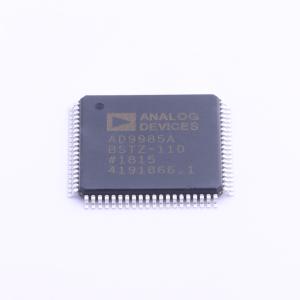

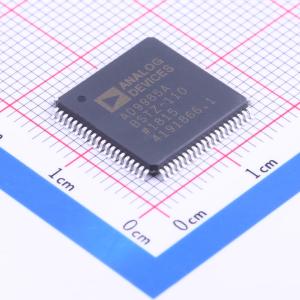

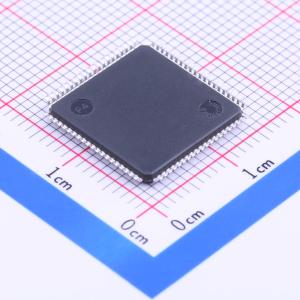

AD9985ABSTZ-110

AD9985A 110 MSPS/140 MSPS 模拟接口用于平面显示器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD9985A 是一个完整的 8 位、140 MSPS 单片模拟接口，优化用于从个人计算机和工作站捕获 RGB 图形信号。其 140 MSPS 编码速率能力和全功率模拟带宽 300 MHz 支持高达 SXGA (1280 × 1024 at 75 Hz) 的分辨率。
品牌名称: ADI(亚德诺)
商品型号: AD9985ABSTZ-110
商品编号: C194551
商品封装: QFP-80(14x14)
包装方式: 托盘
商品毛重: 4.467克(g)

商品概述

AD9985A是一款完整的8位、140 MSPS单片模拟接口，专为采集个人计算机和工作站的RGB图形信号而优化。其140 MSPS的编码速率能力和300 MHz的全功率模拟带宽支持高达SXGA（75 Hz下1280×1024）的分辨率。 AD9985A包含一个140 MHz的三通道ADC（带有内部1.25 V参考电压）、一个PLL以及可编程增益、失调和钳位控制。用户只需提供3.3 V电源、模拟输入以及行同步（Hsync）和Coast信号。三态CMOS输出可由2.5 V至3.3 V电源供电。 AD9985A的片上PLL从Hsync输入生成像素时钟。像素时钟输出频率范围为12 MHz至140 MHz。在140 MSPS时，PLL时钟抖动典型值为500 ps峰 - 峰值。当提供Coast信号时，PLL在没有Hsync的情况下保持其输出频率。提供了采样相位调整功能。数据、Hsync和时钟输出的相位关系得以保持。AD9985A还为复合同步和绿同步应用提供完整的同步处理。钳位信号可在内部生成，也可由用户通过CLAMP输入引脚提供。该接口可通过两线串行接口进行完全编程。 AD9985A采用先进的CMOS工艺制造，采用节省空间的80引脚LQFP表面贴装无铅塑料封装，工作温度范围为 - 40℃至 + 85℃。

商品特性

可变模拟输入带宽控制
可变SOGIN带宽控制
自动钳位电平调整
最高140 MSPS转换速率
300 MHz模拟带宽
0.5 V至1.0 V模拟输入范围
110 MSPS时PLL时钟抖动500 ps峰 - 峰值
3.3 V电源
完整同步处理
可选输入滤波
热插拔同步检测
中间电平钳位
掉电模式
低功耗：典型值500 mW
4:2:2输出格式模式

应用领域

RGB图形处理
LCD显示器和投影仪
等离子显示屏
扫描转换器
微型显示器
数字电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	其他接口
	工作电压	3.3V
