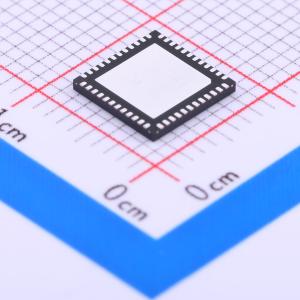

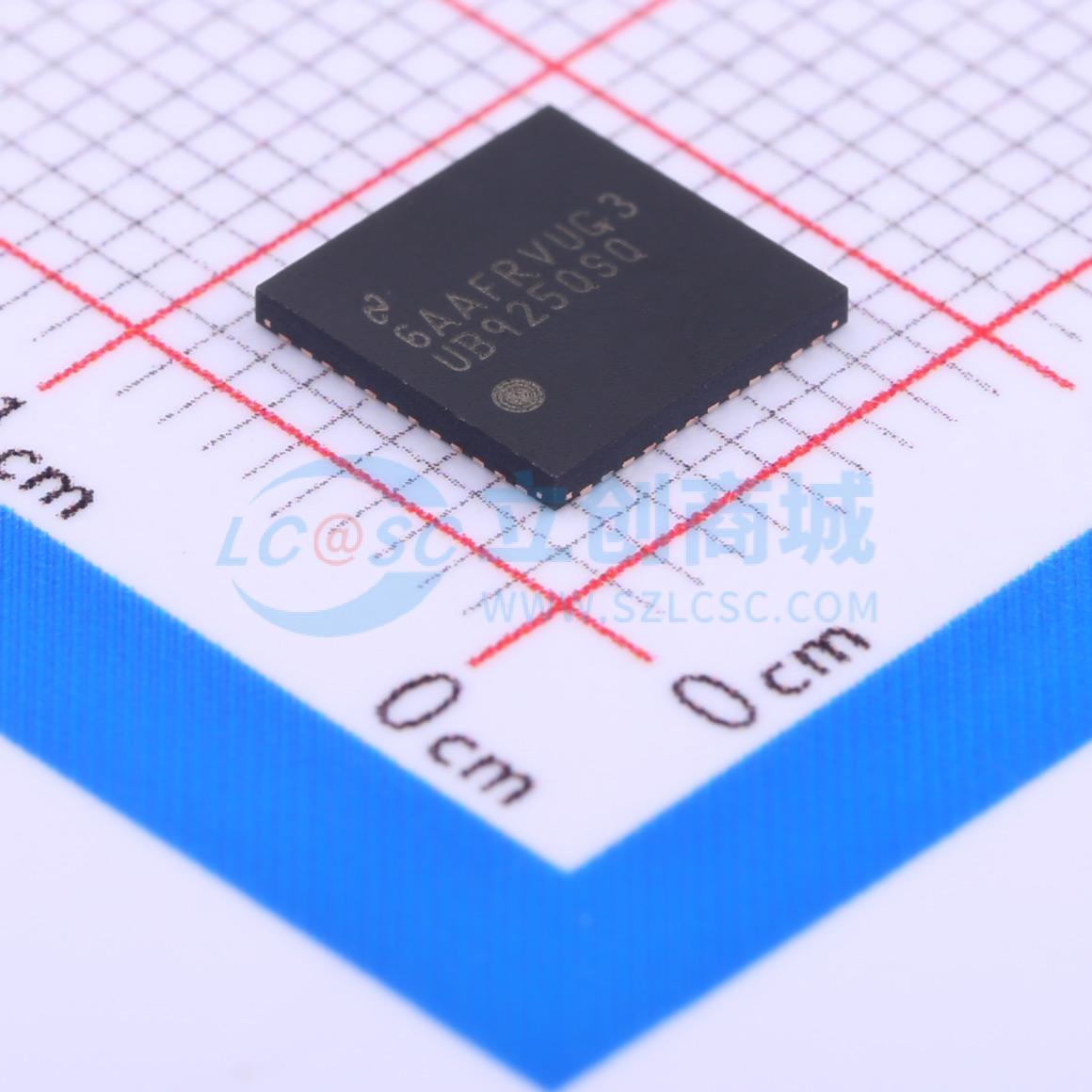

DS90UB925QSQX/NOPB
DS90UB925QSQX/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS90UB925Q-Q1 具有双向控制通道的 5 - 85MHz 24 位 彩色 FPD-Link III 串行器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90UB925QSQX/NOPB
- 商品编号
- C194553
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 170mA |
商品概述
DS90UB925Q-Q1 串行器与 DS90UB926Q-Q1 解串器配合使用，为汽车显示和图像传感应用中的高速视频、音频和控制数据的并发传输提供了完整的数字接口。 该芯片组非常适合采用高清格式的汽车视频显示系统和具有百万像素分辨率的汽车视觉系统。DS90UB925Q-Q1 集成了嵌入式双向控制通道和低延迟 GPIO 控制。该芯片组将并行接口转换为单对高速串行接口。串行总线方案 FPD-Link III 支持在单个差分链路上进行高速视频数据的全双工传输和双向控制通信。通过单个差分对整合视频数据和控制信号，可减小互连尺寸和重量，同时还能消除偏斜问题并简化系统设计。 DS90UB925Q-Q1 串行器嵌入时钟，对数据有效负载进行直流加扰和平衡处理，并将信号电平转换为高速低压差分信号。最多 24 位数据会与视频控制信号一起进行串行化处理。
商品特性
- 具有与 I2C 兼容的串行控制总线的双向控制接口通道
- 支持高清 (720p) 数字视频格式 RGB888 + VS、HS、DE 以及 I2S 音频
- 支持两路 10 位摄像头视频流
- 支持 5 - 85MHz 的 PCLK
- 采用 3.3V 单电源供电，具备 1.8V 或 3.3V 兼容的 LVCMOS I/O 接口
- 交流耦合 STP 互连最长可达 10 米
- 并行 LVCMOS 视频输入
- 具有嵌入式时钟的直流平衡和加扰数据
- 支持中继器应用
- 内部模式生成
- 低功耗模式可最大限度降低功耗
- 汽车级产品：符合 AEC-Q100 2 级标准
- HBM 静电放电抗扰度 >8kV，符合 ISO 10605 标准
- 向后兼容 FPD-Link II
应用领域
- 汽车导航显示
- 后排座椅娱乐系统
- 汽车驾驶辅助
- 汽车百万像素摄像头系统
