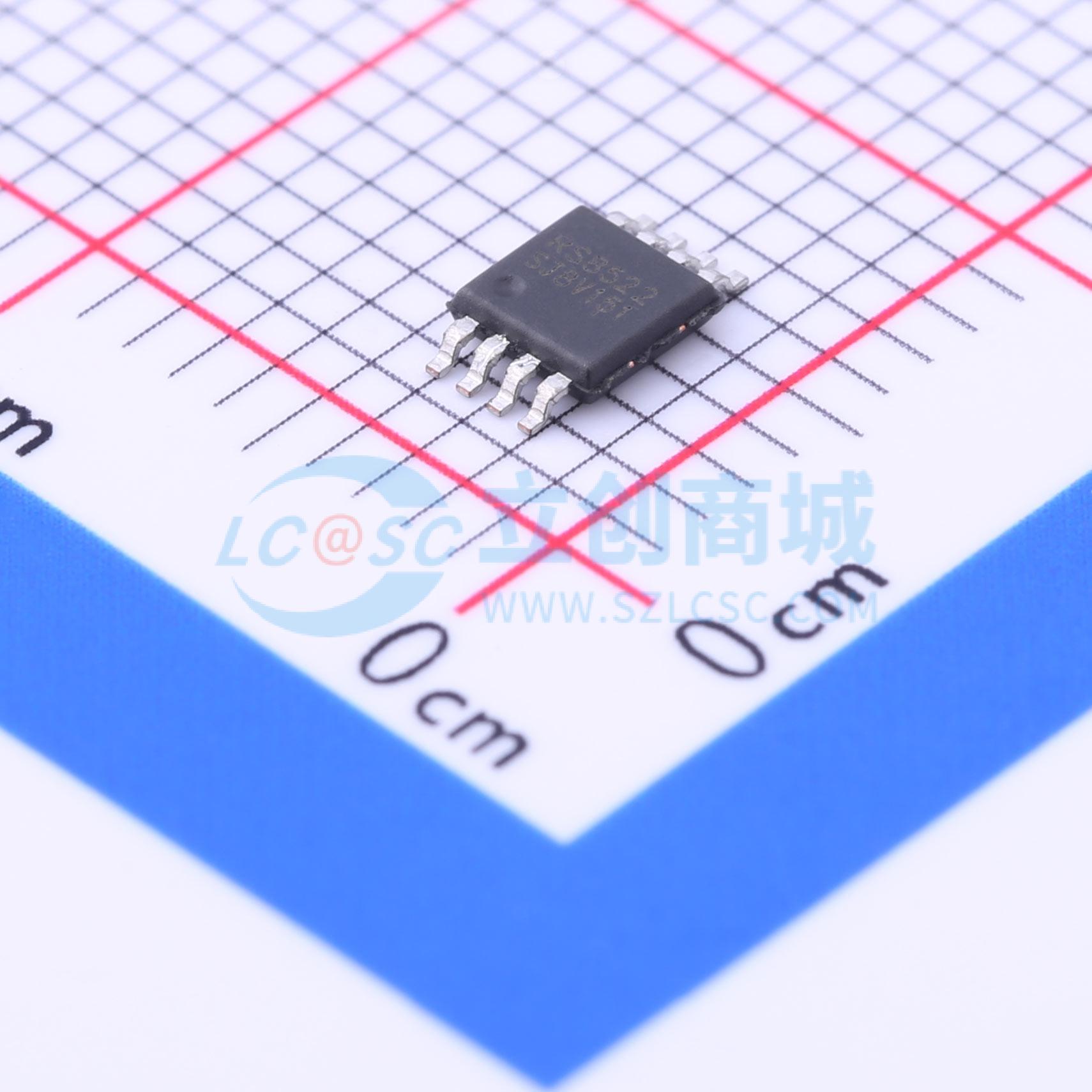

温馨提醒：图片仅供参考，商品以实物为准
RS8522XM
零漂移、轨到轨输入输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 零漂移,1uV Vos,350KHz,2通道运放
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8522XM
- 商品编号
- C237001
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 350kHz | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电压(Vos) | 1uV | |
| 共模抑制比(CMRR) | 130dB | |
| 压摆率(SR) | 0.17V/us | |
| 输出电流 | 25mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 静态电流(Iq) | 60uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee ~ Vcc) | 1.25V~2.75V；-2.75V~-1.25V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 140nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
RS8521、RS8522、RS8524、RS8523（双路版本及关断功能）系列CMOS运算放大器采用自动调零技术，可同时实现极低的失调电压（最大5μV）以及近乎零的随时间和温度的漂移。该系列放大器具有超低噪声、失调和功耗。 这些微型、高精度运算放大器具有高输入阻抗，支持轨到轨输入和轨到轨输出摆幅。增益带宽积高达350KHz，压摆率为0.17V/μs。可使用低至+2.5V（±1.25V）、高达+5.5V（±2.75V）的单电源或双电源。
商品特性
- 低失调电压：1μV
- 输入失调漂移：0.005μV/°C
- 高增益带宽积：350KHz
- 轨到轨输入和输出
- 高增益、共模抑制比、电源抑制比：130dB
- 高压摆率：0.17V/μs
- 低噪声：3.2μVp-p（0.01~10Hz）
- 低功耗：每路运算放大器60μA
- 过载恢复时间：6μs
- 低电源电压：+2.5V至+5.5V
- 无需外部电容
- 宽温度范围：-40°C至125°C
应用领域
- 温度传感器
- 医疗/工业仪器
- 压力传感器
- 电池供电仪器
- 有源滤波
- 体重秤传感器
- 应变计放大器
- 电源转换器/逆变器
