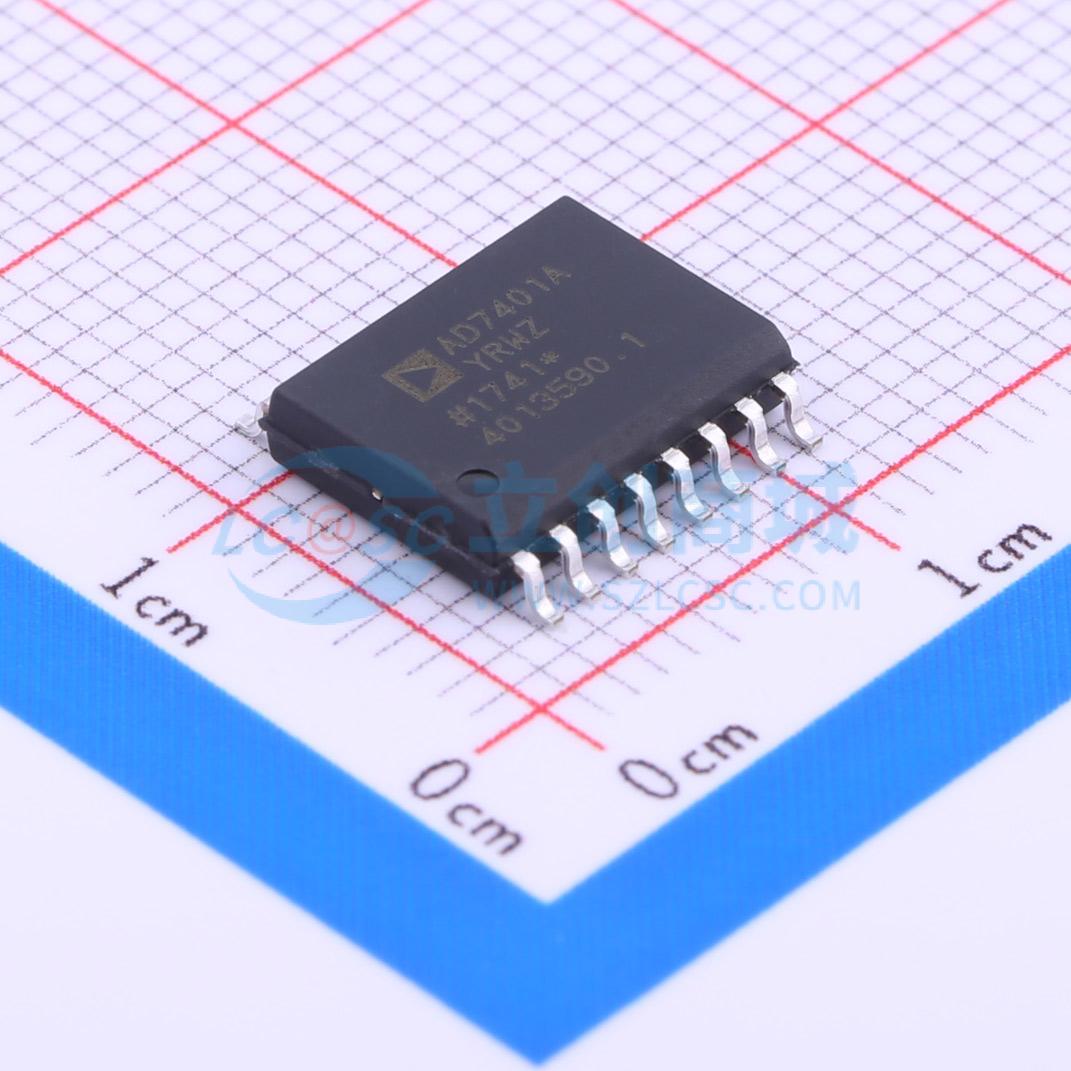

温馨提醒：图片仅供参考，商品以实物为准

AD7401AYRWZ-RL

隔离型Σ-Δ调制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD7401A 是一款二阶 Σ - Δ 调制器，它基于 iCoupler 技术，可将模拟输入信号转换为高速 1 位数据流，并具备片上数字隔离功能。AD7401A 采用 5 V 电源供电，可接受 ±250 mV（满量程 ±320 mV）的准差分输入信号。模拟输入由模拟调制器进行连续采样，无需外部采样保持电路
品牌名称: ADI(亚德诺)
商品型号: AD7401AYRWZ-RL
商品编号: C194166
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.516克(g)

商品参数

商品概述

AD7401A是一款二阶Σ - Δ调制器，可将模拟输入信号转换为高速1位数据流，并具备片上数字隔离功能。AD7401A采用5 V电源供电，可接受±250 mV（±320 mV满量程）的伪差分输入信号。模拟调制器对模拟输入进行连续采样，无需外部采样保持电路。输入信息以“1”的密度形式包含在输出流中，数据速率最高可达20 MHz。通过合适的数字滤波器可重构原始信息。串行I/O可使用5 V或3.3 V电源（VDD2）。串行接口采用数字隔离。高速CMOS与iCoupler技术相结合，意味着片上隔离具有出色的性能特点，优于光耦合器等替代方案。该器件包含片上基准源。AD7401A采用16引脚SOIC封装，工作温度范围为 -40℃至 +125℃。

商品特性

最高20 MHz外部时钟速率
二阶调制器
16位，无丢码
16位时典型±z LSB积分非线性
典型1 μV/℃失调漂移
片上数字隔离器
片上基准源
±250 mV模拟输入范围
低功耗运行：5.5 V时典型值为17 mA
-40℃至 +125℃工作范围
16引脚SOIC封装
内部时钟版本：AD7400A
安全与法规认证：符合UL 1577标准，5000 V rms耐压1分钟；符合CSA组件验收通知 #5A；符合VDE认证DIN V VDE V 0884-10 (VDE V 0884-10):2006-12，V10RM = 891 V峰值
适用于汽车应用

应用领域

交流电机控制
分流电流监测
数据采集系统
模数转换器和光隔离器的替代方案

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	16
	通道数	-
	工作电压	4.5V~5.5V
	接口类型	SPI

	属性	参数值
	工作温度	-40℃~+125℃
	基准电压源	内置
	数据速率	20MHz
	采样率	20MHz
	积分非线性	2LSB
