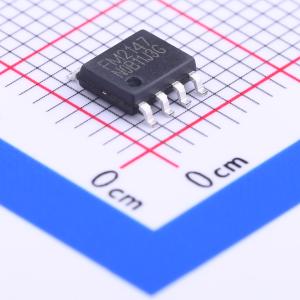

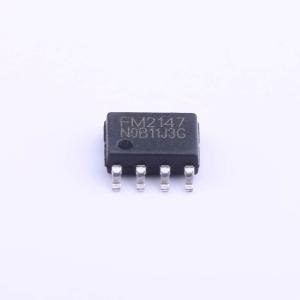

FM2147-SO-T-G

FM2147 是高性能漏电保护器专用电路。内部包括稳压电源、放大电路、比较电路、跳闸控制器以及跳闸驱动电路。外围有脱钩线圈、压敏电阻、稳压二极管、二极管、电阻、电容等元器件。 FM2147 漏电保护器专用电路用于检测火线和零线上的漏电信号。当有漏电信号产生时，零电流互感器(ZCT)检测到电信号，其次级线圈输出作为漏电保护器芯片的输入，漏电信号可以是直流、AC型和 A 型（包括 0°、90°和 135°漏电信号）。当漏电流的 RMS 值大于漏电保护器规定的额定电流(rms)时，漏电保护器输出 OS 引脚产生动作电平，该电平脉宽持续 30ms 左右。

• 交流供电
• 直接驱动 SCR，当有漏电信号时，OS 输出脉宽大于 30ms
• 适用于检测 A 型和 AC 型漏电信号
• 各种类型的漏电信号的跳闸精度一致性好
• 良好的电磁干扰（EMC）防护能力
• 适用于 110V~220V(50~60HZ)电压
• 宽的温度范围 (Ta=-20~+80°C)
