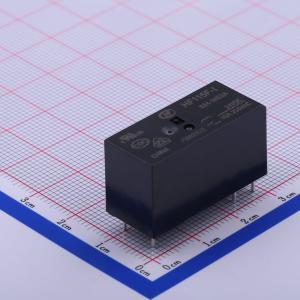

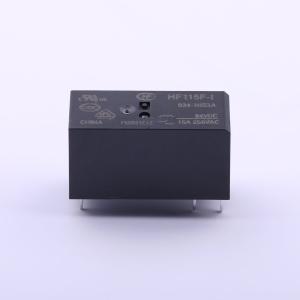

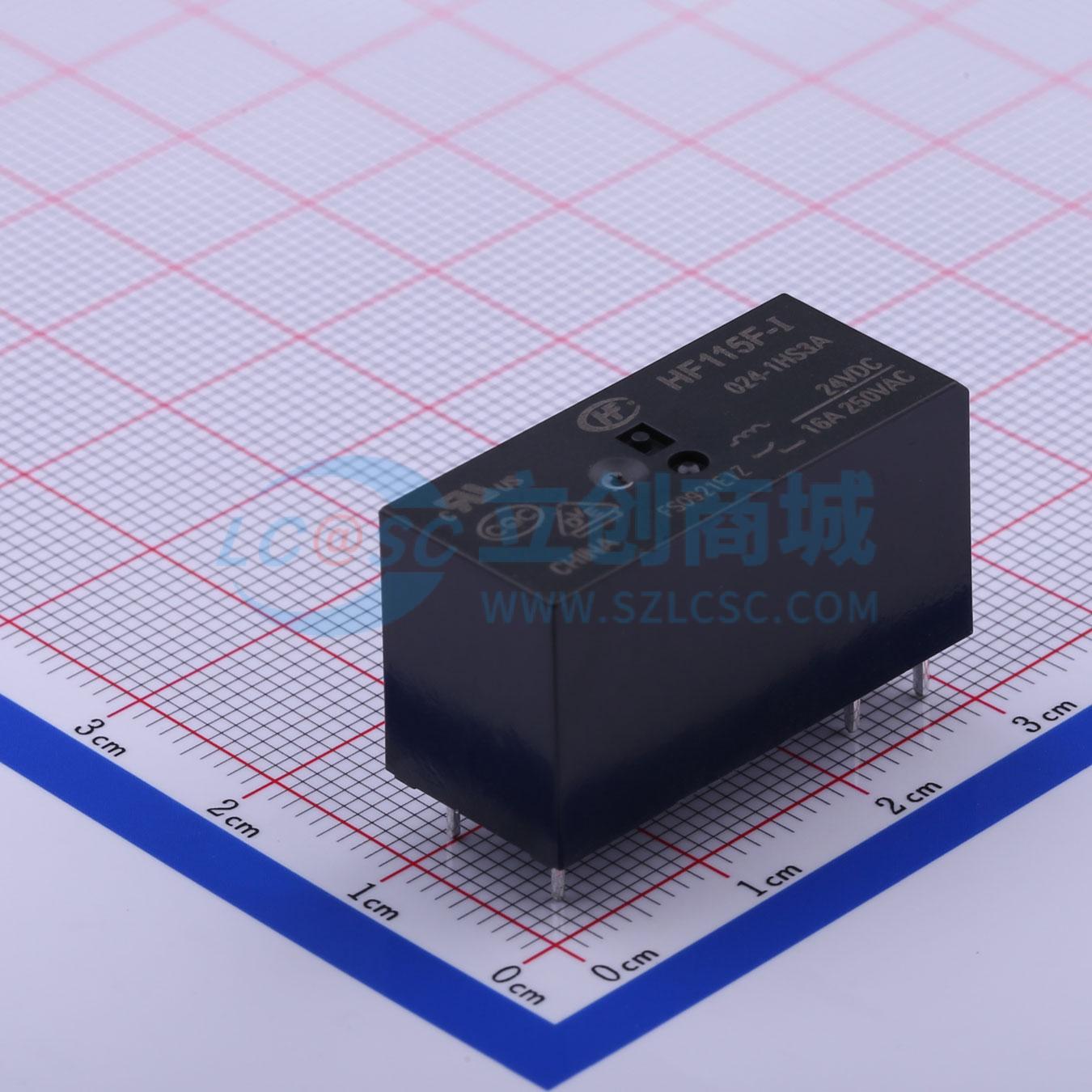

HF115F-I/024-1HS3A
小型大功率24V继电器 单刀单掷-常开 TV-5
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：最大高浪涌：120A 20ms。 低高度：15.7mm。 5kV 介电强度（线圈和触点之间）。 爬电距离：10mm。 符合 VDE（700,0631 加强绝缘）。 产品符合 IEC 60335-1。 有插座。 有塑料密封和防焊剂类型。 UL 绝缘系统：F 级。 符合 RoHS 标准
- 品牌名称
- HF(宏发)
- 商品型号
- HF115F-I/024-1HS3A
- 商品编号
- C194245
- 商品封装
- DIP,29x12.7mm
- 包装方式
- 托盘
- 商品毛重
- 13.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | 6 | |
| 触点容量(电阻负载) | 16A@250VAC | |
| 最大切换电压 | 440V@AC；300V@DC | |
| 额定线圈功率 | 400mW | |
| 触点材料 | AgSnO2 | |
| 最大切换电流 | 16A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | 1.44kΩ | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 8ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 29mm | |
| 宽度 | 12.7mm | |
| 高度 | 15.7mm |
商品特性
- 最大浪涌电流：120A，持续20毫秒
- 低高度：15.7毫米
- 线圈与触点间介电强度：5千伏
- 爬电距离：10毫米
- 符合VDE 700.0631加强绝缘标准
- 产品符合IEC 60335-1标准
- 提供插座
- 提供塑料密封和防助焊剂类型
- UL绝缘系统等级：F级
- 符合RoHS标准
