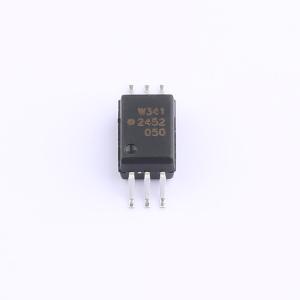

ACPL-W341-500E
具有轨到轨输出电压的3.0A输出电流IGBT栅极驱动光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含一个AlGaAs LED，它与具有功率输出级的集成电路光耦合。该光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。该光耦合器提供的电压和高峰值输出电流使其非常适合直接驱动额定值高达1200V/50A的IGBT。对于额定值更高的IGBT，该光耦合器可用于驱动驱动IGBT栅极的分立功率级。在IEC/EN/DIN EN 60747-5-5中，其绝缘电压分别最高可达VIOM = 891Vpeak和VIOM = 1140Vpeak。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-W341-500E
- 商品编号
- C194135
- 商品封装

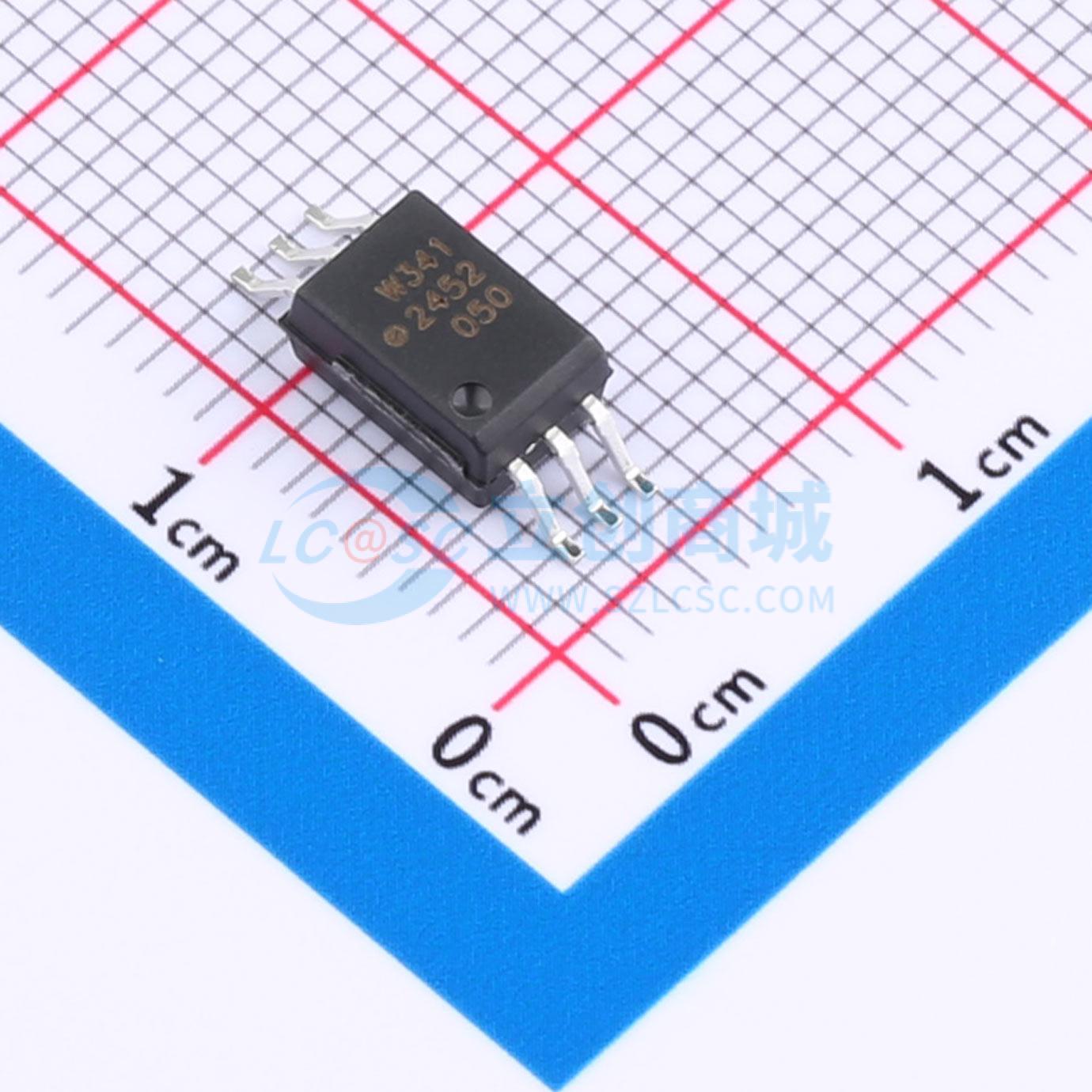

- SO-6-6.8mm
- 包装方式
- 编带
- 商品毛重
- 0.567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 35kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 3A | |
| 传播延迟 tpHL | 200ns | |
| 传播延迟 tpLH | 200ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 745mW | |
| 工作温度 | -40℃~+105℃ | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 40ns | |
| 上升时间(tr) | 43ns |
应用领域
- IGBT/MOSFET门极驱动
- 交流和无刷直流电机驱动
- 可再生能源逆变器
- 工业逆变器
- 开关电源
