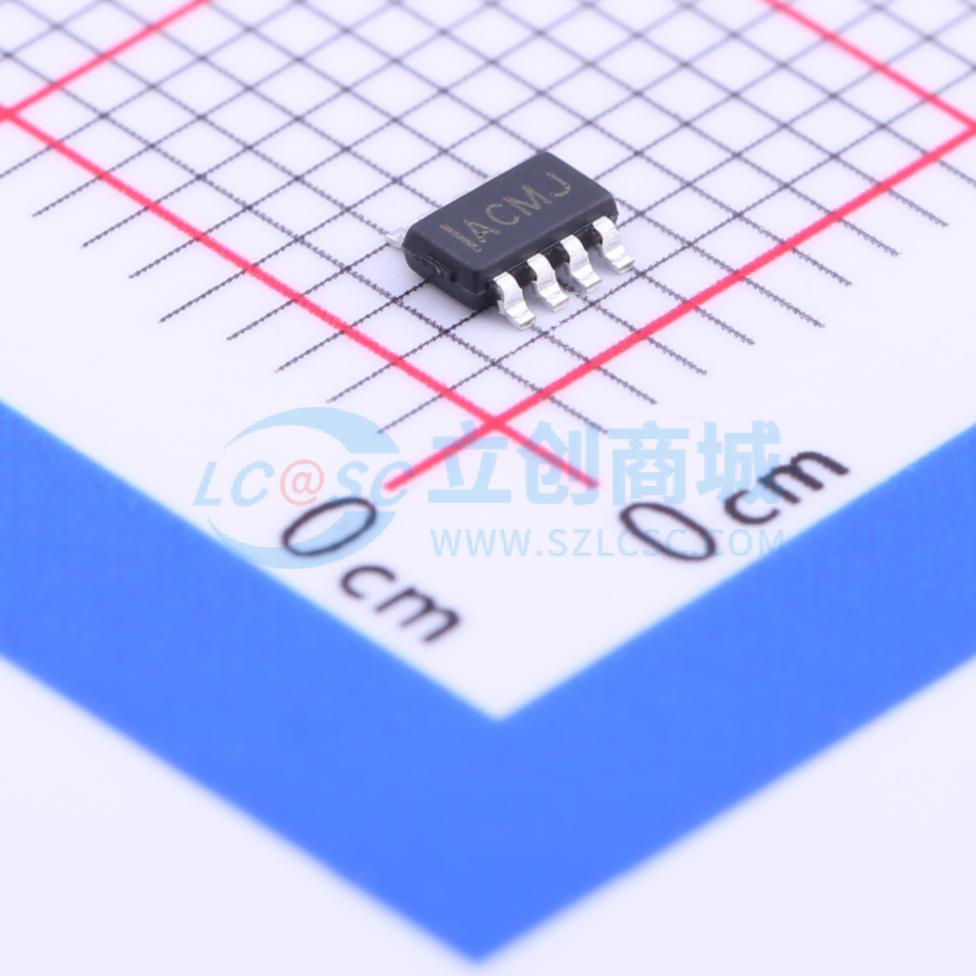

温馨提醒：图片仅供参考，商品以实物为准
MP3414DJ-LF-Z
MP3414DJ-LF-Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- -
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3414DJ-LF-Z
- 商品编号
- C193997
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 600mV~4V | |
| 输出电压 | 1.8V~4V | |
| 输出电流 | 1.5A | |
| 开关频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP3414是一款高效、同步、电流模式、带输出断开功能的升压转换器。 MP3414可在低至0.8V的输入电压下启动，具备浪涌电流限制和输出短路保护功能。集成的P沟道同步整流器提高了效率，无需外部肖特基二极管。当器件关断时，PMOS将输出与输入断开。这种输出断开特性允许输出完全放电，使器件在关断模式下的电源电流仅为1μA。 1MHz的开关频率可使用更小的外部元件，内部补偿和软启动功能则最大限度地减少了外部元件数量：这些特性有助于为宽电流负载范围提供紧凑的解决方案。 MP3414集成了功率MOSFET，支持最高4V的输出和典型值为1.8A的峰值开关电流。 MP3414采用小型8引脚TSOT23封装。
商品特性
- 效率高达96%
- 0.8V低压启动
- 输入范围：0.6V至4V
- 输出范围：1.8V至4V
- 内部同步整流器
- 1MHz固定频率开关
- 静态电流35μA
- 关断电流1μA
- 带内部补偿的电流模式控制
- 输出与输入真正断开
- VIN > VOUT降压模式工作
- 轻载条件下高效运行
- 外部元件非常小
- 浪涌电流限制和内部软启动
- 过压保护
- 短路保护
- TSOT23-8封装
应用领域
- 电池供电产品
- 个人医疗设备
- 便携式媒体播放器
- 无线外设
- 手持电脑和智能手机
