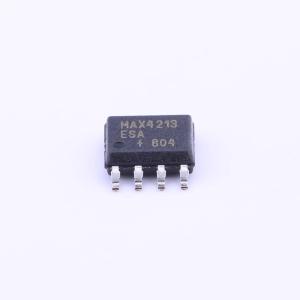

温馨提醒：图片仅供参考，商品以实物为准
MAX4213ESA+
微型、300MHz、单电源、 满摆幅运算放大器，带有使能端
- 描述
- 单、双、三、四运放是单位增益稳定器件，结合了高速性能和轨到轨输出。部分器件具有禁用功能，可将电源电流降至 400μA，并使输出进入高阻抗状态。这些器件可在 3.3V 至 10V 单电源或 ±1.65V 至 ±5V 双电源下工作。共模输入电压范围扩展到负电源轨之外（单电源应用中为地）。仅需 5.5mA 静态电源电流，即可实现 300MHz -3dB 带宽和 600V/μs 压摆率。输入电压噪声仅为 10nV/Hz，反相或同相输入的输入电流噪声仅为 1.3pA/Hz。是需要宽带宽的低功率/低电压系统的理想解决方案，如视频、通信和仪器仪表。禁用时，其高输出阻抗使其非常适合多路复用应用。
- 商品型号
- MAX4213ESA+
- 商品编号
- C194001
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 300MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 8uV/℃ | |
| 压摆率(SR) | 600V/us | |
| 输入偏置电流(Ib) | 5.4uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 100nA | |
| 噪声密度(eN) | 10nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 5.5mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3.3V~10V | |
| 双电源(Vee~Vcc) | -5V~-1.65V；1.65V~5V |
商品特性
- 高速：300MHz -3dB带宽（MAX4212/MAX4213）
- 200MHz -3dB带宽（MAX4216/MAX4218/MAX4220）
- 50MHz 0.1dB增益平坦度（MAX4212/MAX4213）
- 600V/µs压摆率
- 单3.3V/5.0V供电
- 轨到轨输出
- 输入共模范围扩展至VEE以外
- 低差分增益/相位：0.02%/0.02°
- 5MHz时低失真：-78dBc无杂散动态范围，-75dB总谐波失真
- 高输出驱动：±100 mA
- 400µA关断功能（MAX4213/MAX4218）
- 关断状态下高输出阻抗（MAX4213/MAX4218）
- 节省空间的SOT23、µMAX或QSOP封装
应用领域
- 电池供电仪器
- 视频线路驱动器
- 模数转换器接口
- CCD成像系统
- 视频路由和切换系统
