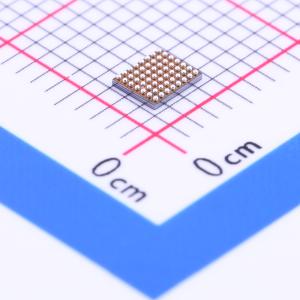

BQ25971YFFT

bq2597x是一款采用开关电容架构、效率高达97%的8A电池充电解决方案。该架构和集成式FET经过优化，可实现50%的占空比，使电缆电流仅为输送至电池电流的一半，从而降低充电电缆上的损耗，并限制应用中的温度上升。 双相架构降低了输入电容要求，同时减少了输出电压纹波。当与bq2589x等标准充电器配合使用时，该系统可在从预充电到恒流（CC）、恒压（CV）及终止充电的整个过程中，以最低的功率损耗实现最快充电。 该器件集成了所有必要的保护功能，以确保充电安全，包括输入过压和过流保护、输出过压和过流保护、电池和电缆温度感应以及管芯温度监测。 该器件包含一个12位有效模数转换器（ADC），可提供总线电压、总线电流、输出电压、电池电压、电池电流、总线温度、电池温度、管芯温度以及其他管理智能壁式适配器或移动电源为电池充电所需的计算测量值。

• 用于8A快速充电的97%高效功率级
• 针对50%占空比优化的开关电容架构 输入电压为电池电压的2倍（3.5 V至4.65 V） 输出电流为输入电流的2倍（最高4.5 A） 降低电缆上的功率损耗
• 集成可编程保护功能，确保安全运行
• 输入过压保护（BUS_OVP）
• 带可调警报的输入过流保护（BUS_OCP）
• 带外部OVP FET的输入过压保护（VAC_OVP最高17 V，仅bq25970支持）
• 带可调警报的电池过压保护（BAT_OVP）
• 输出过压保护（VOUT_OVP）
• 带可调警报的输入过流保护（BUS_OCP）
• 带可调警报的电池电流（IBAT）过流保护（BAT_OCP）
• 电池温度监测
• 连接器温度监测
• 可编程设置，实现系统优化
• 可选的VBATREG和IBATREG调节，用于系统负载和壁式适配器瞬态（仅带外部OVP FET的bq25970支持） 用于中断、ADC读数和配置的STAT、FLAG和MASK选项
• 集成12位有效模数转换器（ADC）
• 总线电压精度±0.5%
• 输出电压精度±0.5%
• 采用差分感应时，电池电压精度-0.4%至0.2%
• 外接RSENSE时，6A下电池电流精度±1.5%
• 电池温度精度±1%
• 总线温度精度±1%
• 管芯温度精度±4°C
