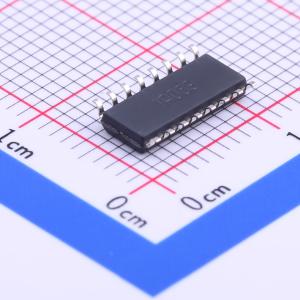

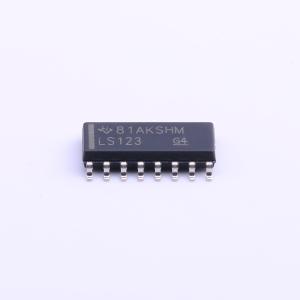

温馨提醒：图片仅供参考，商品以实物为准
SN74LS123DR
可重触发单稳态多谐振荡器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS123 双路可重触发单稳多频振荡器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS123DR
- 商品编号
- C234231
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单稳态多谐振荡器 | |
| 逻辑类型 | 单稳态 | |
| 工作电压 | 4.75V~5.25V | |
| 通道数 | 2 | |
| 输入类型 | 施密特触发器 | |
| 传播延迟(tpd) | 28ns |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 脉冲宽度可调；可重触发功能；复位输入 |
商品概述
该产品为直流触发多谐振荡器，输出脉冲宽度可通过三种方法控制，基础脉冲时间可通过选择外部电阻和电容值编程设定，'122和'LS122内置定时电阻，仅需外接电容即可使用。触发后，基础脉冲宽度可通过重触发选通低电平有效A输入或高电平有效B输入延长，也可通过优先清零缩短。'LS122和'LS123带有足够的施密特迟滞，可确保转换速率低至0.1毫伏每纳秒的B输入实现无抖动触发。'122和'LS122的内部定时电阻标称值为10kΩ，提供多种封装可选。最大额定值：电源电压VCC为7V，LS122、LS123输入电压为7V；工作自由空气温度范围：SN54系列为-55℃至125℃，SN74系列为0℃至70℃；存储温度范围为-65℃至150℃。
商品特性
- 可由高电平有效或低电平有效选通逻辑输入直流触发
- 支持重触发，可生成极长输出脉冲，占空比可达100%
- 带有优先清零功能，可终止输出脉冲
- '122和'LS122内置定时电阻
- 输出脉冲宽度可通过外接元件灵活调整，外接电阻可提升脉冲宽度精度与重复性，可获得可变脉冲宽度
- 'LS122和'LS123内置足够施密特迟滞，可实现低转换速率输入的无抖动触发
