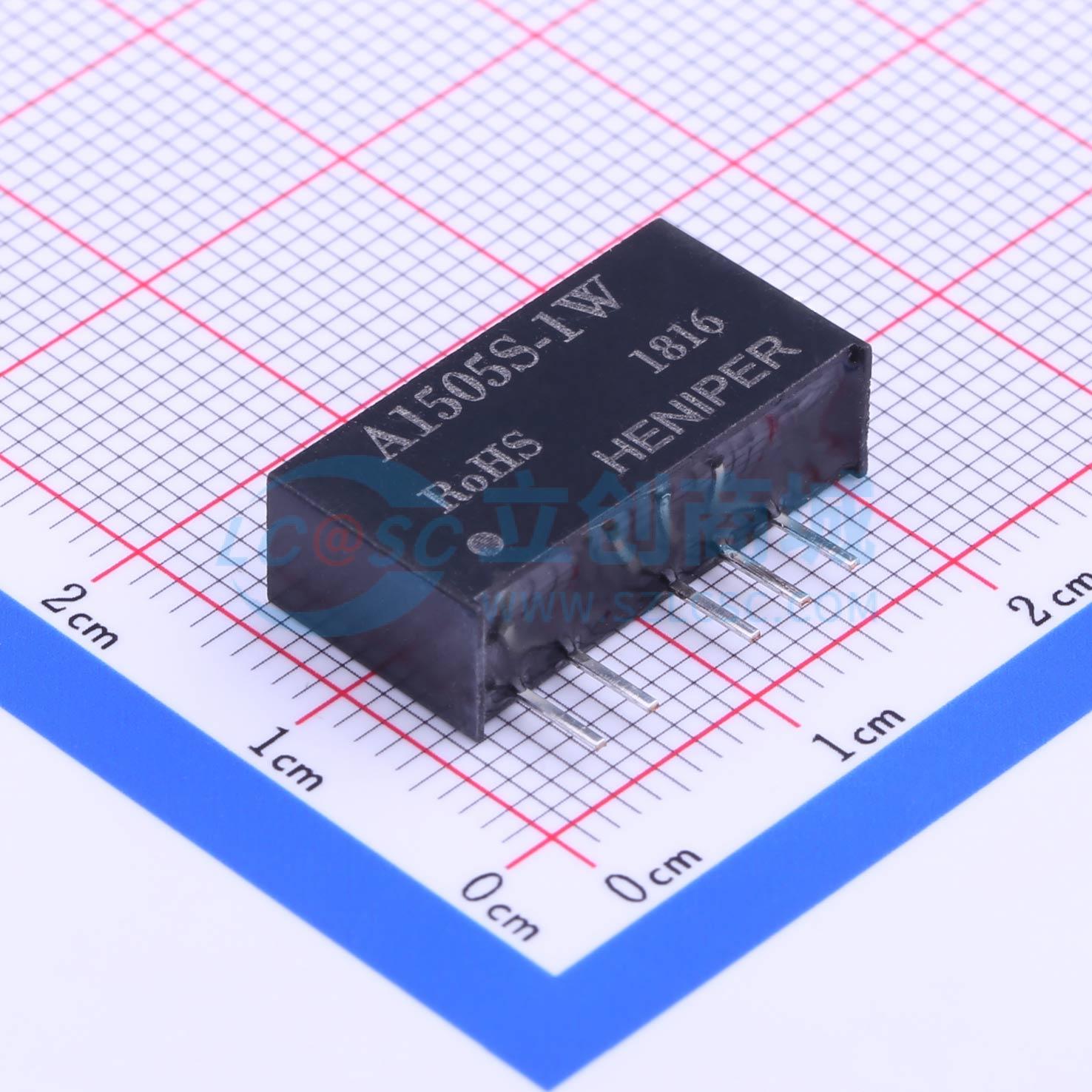

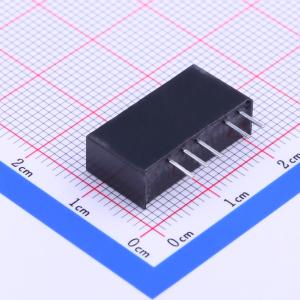

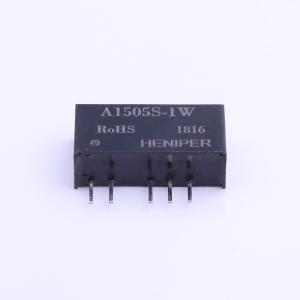

温馨提醒：图片仅供参考，商品以实物为准
A1505S-1W
1W定电压输入隔离非稳压正负双路输出DC-DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可正负配置
- 品牌名称
- HENIPER(恒浦)
- 商品型号
- A1505S-1W
- 商品编号
- C234078
- 商品封装
- SIP,19.7x6mm
- 包装方式
- 管装
- 商品毛重
- 3.269克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 13.5V~16.5V | |
| 转换效率 | 78% | |
| 输出电压(Vout) | ±5V | |
| 输出电流(最大值) | 100mA | |
| 最大容性负载 | 100uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 空载输入电流 | 10mA | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm |
商品概述
1W，定电压输入，隔离非稳压正负双路输出
商品特性
- 体积小、功率密度高
- 效率高，输出纹波噪声低
- 热稳定性能好，温度特性好
- 工作温度范围： -40°C~+85°C
- 可靠性高（MTBF ≥350 万小时）
- 国际标准SIP 封装，节省PCB 空间
- 环保设计，符合ROHS 指令100% 老化测试
应用领域
- 线路板上分布式电源系统中需要产生两组与输入电源隔离的电源应用场合
- 输入电源的电压比较稳定（电压变化范围±10%Vin）
- 输入输出之间要求隔离（隔离电压 ≤1500VDC）
- 对输出电压稳定度和输出纹波噪声要求不高；如：纯数字电路，继电器驱动电路等
