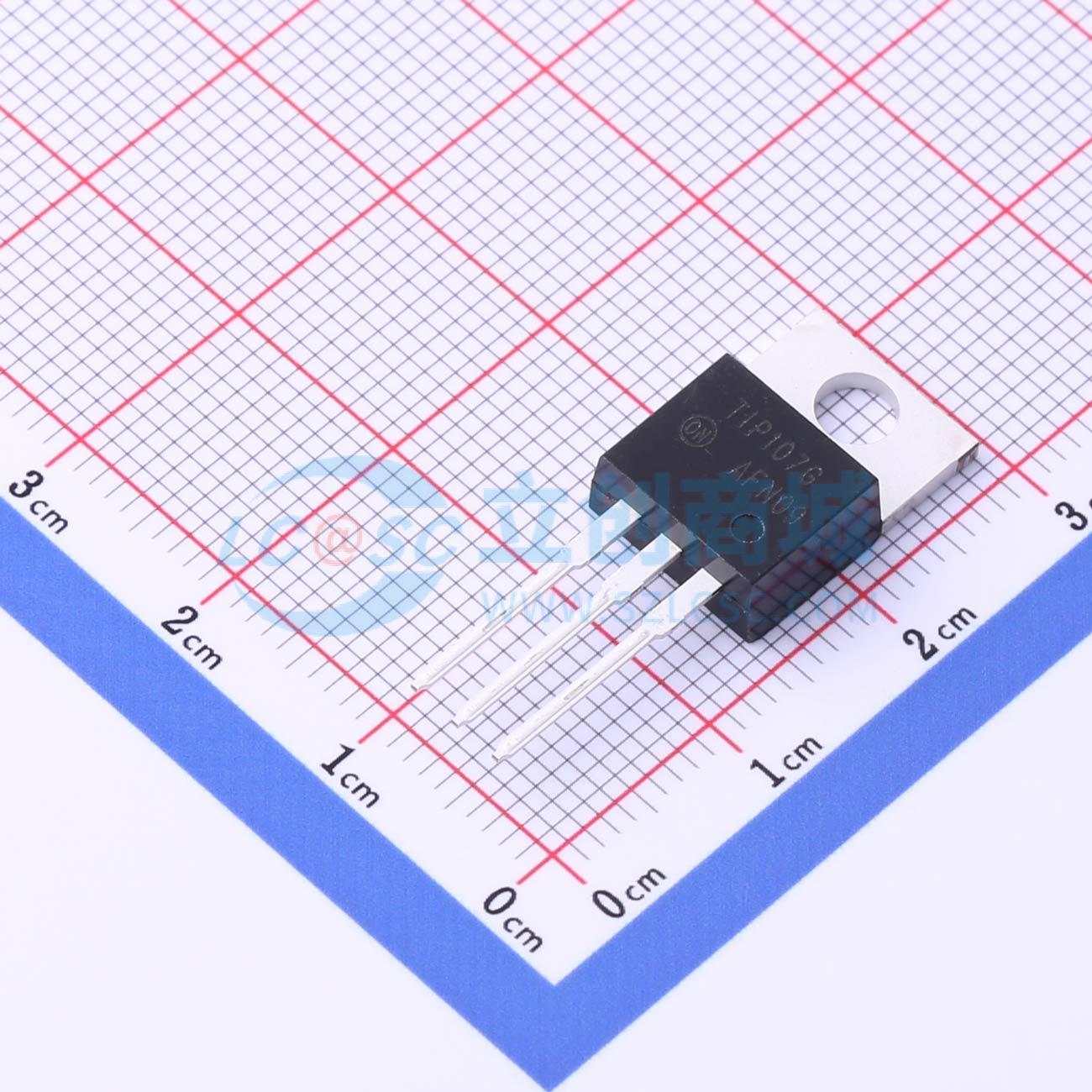

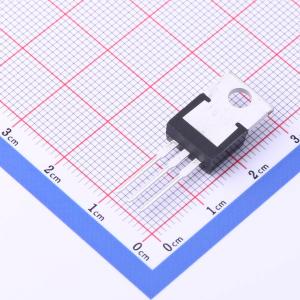

温馨提醒：图片仅供参考，商品以实物为准
TIP107G
TIP107G
- 描述
- 该达林顿双极功率晶体管适用于通用放大器和低速开关应用。TIP100、TIP101、TIP102 (NPN)；TIP105、TIP106、TIP107 (PNP) 为互补器件。
- 品牌名称
- onsemi(安森美)
- 商品型号
- TIP107G
- 商品编号
- C233720
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | 100V | |
| 直流电流增益(hFE) | 1000 | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 集电极电流(Ic) | 8A | |
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 50uA | |
| 集射极饱和电压(VCE(sat)) | 2.5V | |
| 工作温度 | -65℃~+150℃@(Tj) |
商品概述
专为通用放大器和低速开关应用设计。
商品特性
- 高直流电流增益
- h_FE = 2500（典型值）@ I_C = 4.0 Adc
- 集电极 - 发射极维持电压 @ 30 mAADC
- V_CEO(sus) = 60 Vdc（最小值） - TIP100、TIP105
- V_CEO(sus) = 80 Vdc（最小值） - TIP101、TIP106
- V_CEO(sus) = 100 Vdc（最小值） - TIP102、TIP107
- 低集电极 - 发射极饱和电压
- V_CE(sat) = 2.0 Vdc（最大值）@ I_C = 3.0 Adc
- V_CE(sat) = 2.5 Vdc（最大值）@ I_C = 8.0 Adc
- 内置基极 - 发射极并联电阻的单片结构
- 这些器件无铅且符合 RoHS 标准
