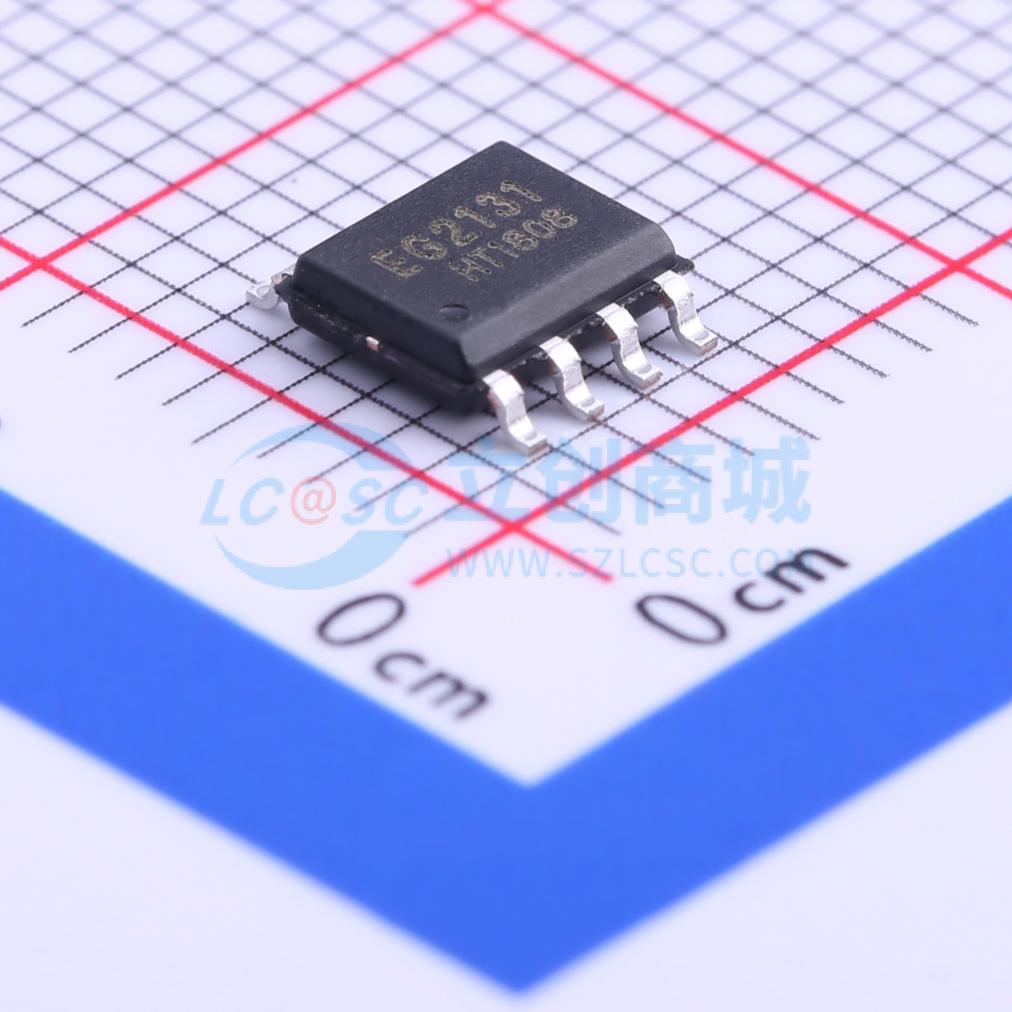

EG2131

大功率MOS管、IGBT管栅极驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG2131是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。 EG2131高端的工作电压可达300V，低端Vcc的电源电压范围宽11V~20V，静态功耗小于5uA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN内建了一个200K下拉电阻，LIN内建了上拉5V高电位，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I0+/- 1/1.5A，采用SOP8封装。
品牌名称: EG(屹晶微)
商品型号: EG2131
商品编号: C193777
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.201克(g)

商品参数

商品概述

EG2131是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。 EG2131高端的工作电压可达300V，低端Vcc的电源电压范围宽11V~20V，静态功耗小于5uA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN内建了一个200K下拉电阻，LIN内建了上拉5V高电位，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I0+/- 1/1.5A，采用SOP8封装。

商品特性

高端悬浮自举电源设计，耐压可达300V
适应5V、3.3V输入电压
最高频率支持500KHz
低端VCC欠压关断输出
输出电流能力I0+/- 1A/1.5A
内建死区控制电路
自带闭锁功能，彻底杜绝上、下管输出同时导通
HIN输入通道高电平有效，控制高端HO输出
LIN输入通道低电平有效，控制低端LO输出
外围器件少
静态电流小于5uA，非常适合电池场合
封装形式：SOP-8

应用领域

移动电源高压快充
开关电源
变频水泵控制器
300V降压型开关电源
电动车控制器
无刷电机驱动器
高压Class-D类功放

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	1A
	工作电压	11V~20V

	属性	参数值
	上升时间(tr)	180ns
	下降时间(tf)	70ns
	特性	欠压保护(UVP)
	工作温度	-45℃~+125℃
	输入高电平(VIH)	2.5V
	输入低电平(VIL)	-300mV~1V
	静态电流(Iq)	5uA
