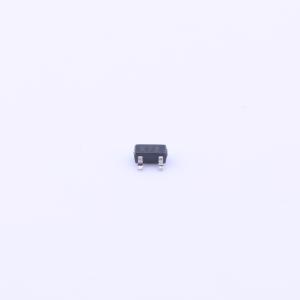

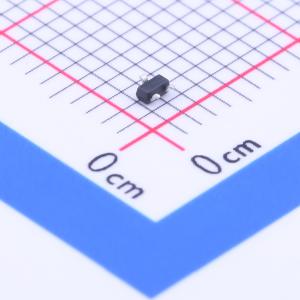

2N7002T实物图
2N7002T商品缩略图
2N7002T商品缩略图
2N7002T商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

2N7002T

环保标识
  • N沟道,电流:115mA,耐压:60V

  • SMT扩展库
  • 嘉立创SMT补贴
  • 品牌名称AnBon(安邦)
  • 商品型号

    2N7002T
  • 商品编号

    C232295
  • 商品封装

    SOT-523-3
  • 包装方式

    编带

  • 商品毛重

    0.05克(g)

  • 商品参数

属性参数值
商品目录场效应管(MOSFET)
类型1个N沟道
漏源电压(Vdss)60V
连续漏极电流(Id)115mA
导通电阻(RDS(on)@Vgs,Id)7Ω@5V,50mA
属性参数值
功率(Pd)150mW
阈值电压(Vgs(th)@Id)2.5V@250uA
输入电容(Ciss@Vds)50pF
反向传输电容(Crss@Vds)5pF
工作温度-55℃~+150℃

详细信息
  • 描述

特性:

  • 低RDS(ON)的高密度电池设计
  • 压控小信号开关
  • 坚固可靠
  • 高饱和电流能力
  • 应用领域:

  • 便携式设备负载开关
  • DC/DC转换器
  • 等效电路

    文档
    用户手册
    AnBon(安邦)_2N7002T数据手册(英文) 查看详情
