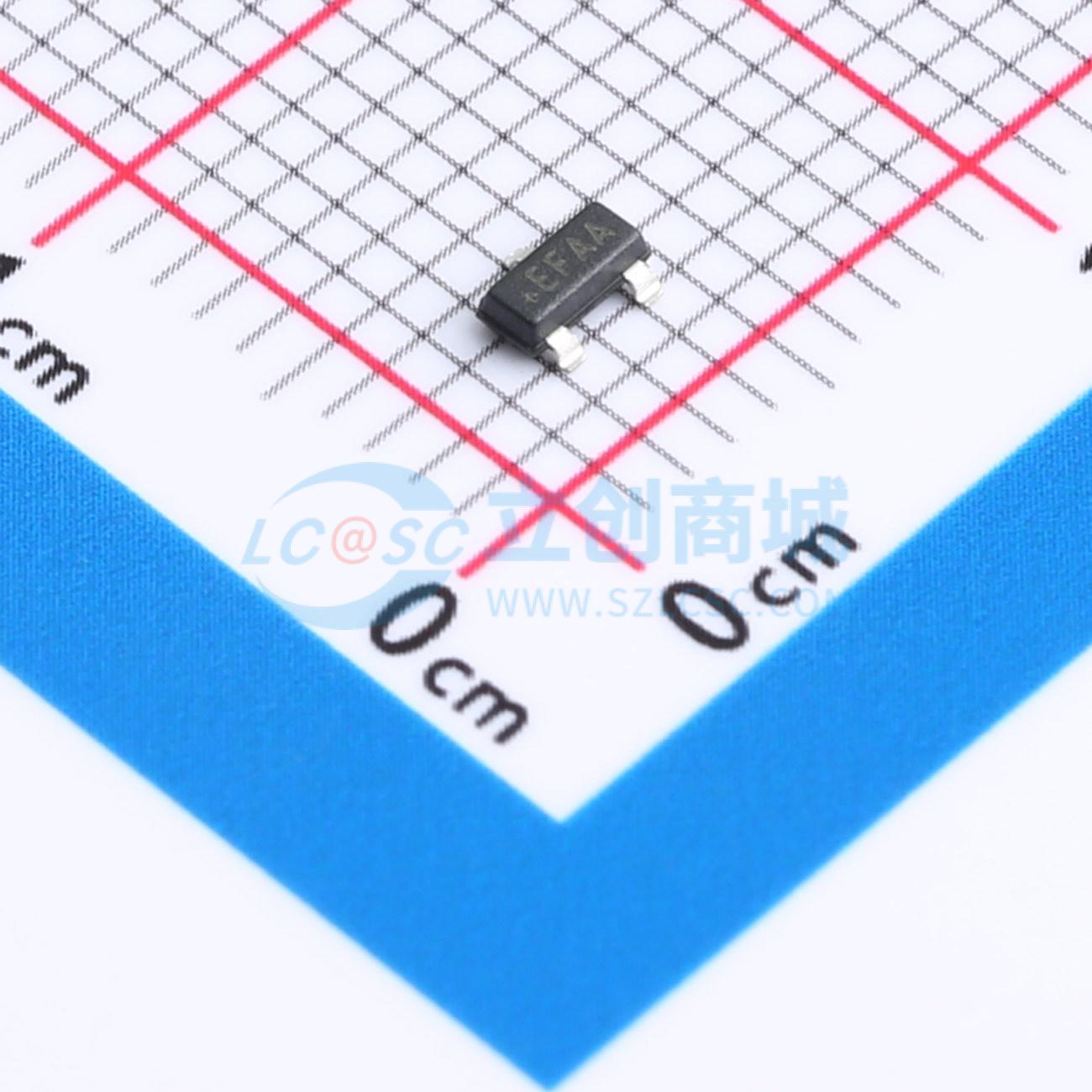

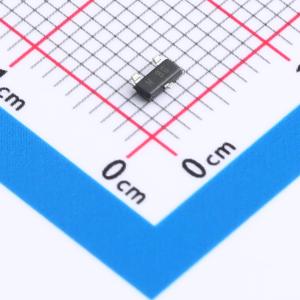

温馨提醒：图片仅供参考，商品以实物为准

MAX6520EUR+T

50ppm/°C、SOT23、三端、1.2V电压基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX6520是一款采用SOT23 - 3封装的微功耗、1.2V精密三端电压基准源。它是3V电池供电设备的理想选择，尤其适用于对节能要求极高的应用场景，是现有两端并联基准源的低功耗替代方案。与会消耗电池电流且需要外部串联电阻的两端基准源不同，MAX6520的最大电源电流为70μA（典型值仅为50μA），且该电流与输入电压无关
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6520EUR+T
商品编号: C2156921
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

MAX6520是采用SOT23 - 3封装的最低功耗、1.2V精密三端电压基准源。对于电源节能至关重要的3V电池供电设备而言，MAX6520是现有两端并联基准源的低功耗替代方案。与消耗电池电流且需要外部串联电阻的两端基准源不同，MAX6520的最大电源电流为70μA（典型值仅为50μA），且与输入电压无关。这一特性确保了在所有电池电压下都能实现最高效率。 MAX6520的工作电源电压低至2.4V，SOT23封装的初始精度为±1%。输出电压温度系数典型值仅为25ppm/℃，SOT23封装保证小于50ppm/℃。

商品特性

3引脚SOT23封装
最大温度系数50ppm/℃
电源电流在不同温度下与输入电压无关
50μA电源电流
2.4V至11V输入电压范围
±1%初始精度

应用领域

电池供电系统
便携式和手持设备
数据采集系统
仪器仪表和过程控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.4V~11V
	输出电压	1.2V
	输出电流	400uA
	精度	±1%

	属性	参数值
	温度系数	50ppm/℃
	电压基准类型	串联
	静态电流(Iq)	70uA
	噪声(0.1Hz-10Hz)	10uVp-p
	噪声(10Hz-10kHz)	40uVp-p
	工作温度	-40℃~+85℃@(Ta)
