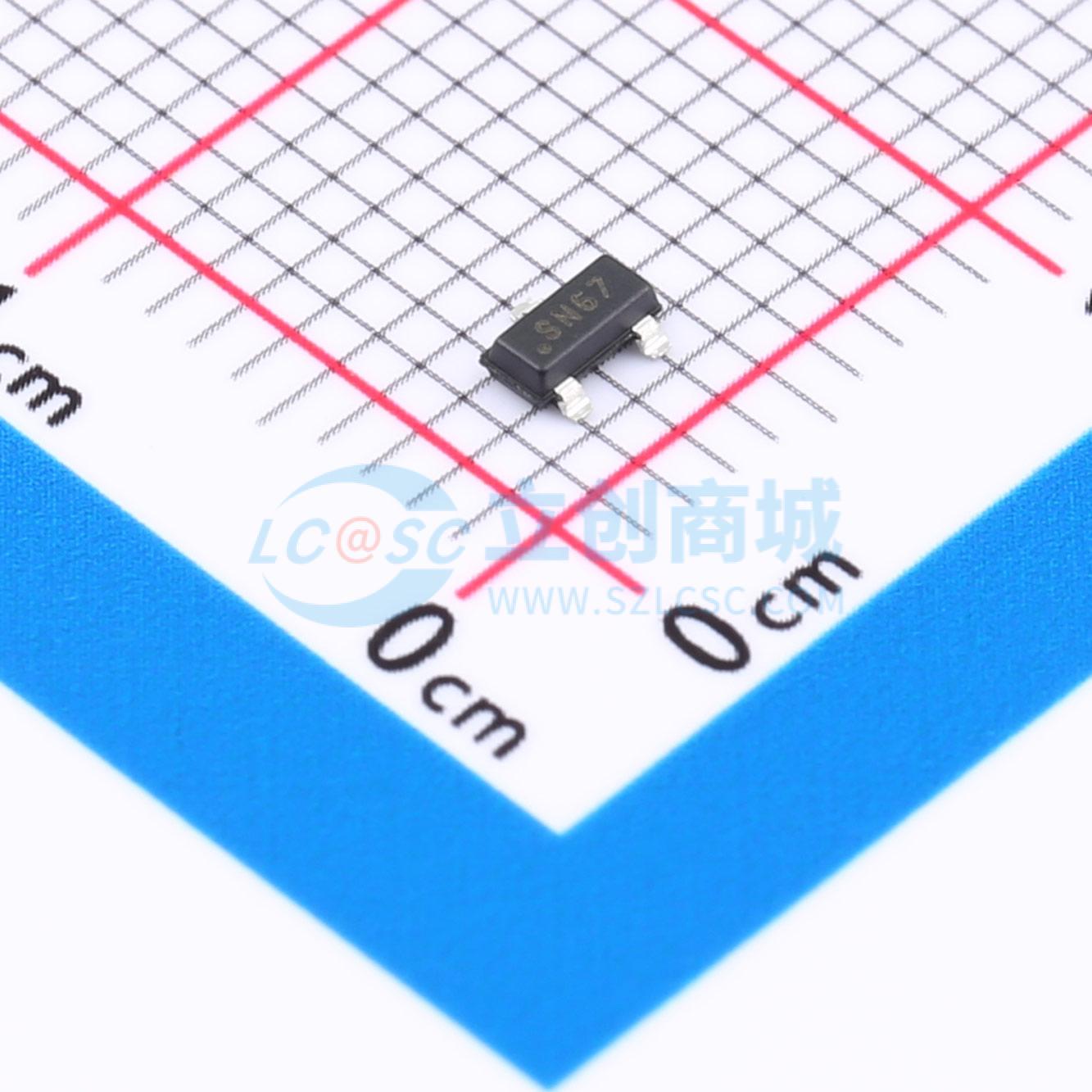

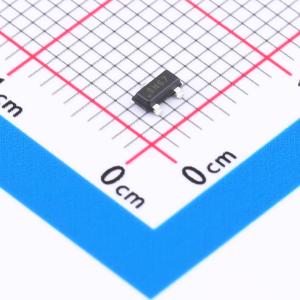

ISL21080CIH320Z-TK

300nA超低功耗电压基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 模拟电压基准源具有低电源电压运行特性，工作电流极低，典型值 310nA，最大 1.5µA。此外，ISL21080 系列还具有低至 ±0.2% 的初始精度和 50ppm/°C 的温度系数。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL21080CIH320Z-TK
商品编号: C2156937
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.196克(g)

商品参数

商品概述

ISL21080模拟电压基准源的特点是在超低典型值310nA、最大1.5μ工作电流下实现低电源电压运行。此外，ISL21080系列保证初始精度低至±0.2%，温度系数为50ppm/℃。这些基准源非常适合通用便携式应用，能以较低成本延长电池寿命。ISL21080采用行业标准的3引脚SOT - 23封装引脚排列。 ISL21080输出电压可用作电压监控器、控制环路的精密电压源，以及DSP、FPGA、数据路径控制器、微控制器等低功耗状态的备用电压和其他核心电压：0.9V、1.024V、1.25V、1.5V、2.048V、2.5V、3.0V、3.3V、4.096V和5.0V。

商品特性

基准输出电压：0.900V、1.024V、1.250V、1.500V、2.048V、2.500V、3.000V、3.300V、4.096V、5.000V
初始精度：
- ISL21080 - 09和 - 10：±0.7%
- ISL21080 - 12：±0.6%
- ISL21080 - 15：±0.5%
- ISL21080 - 20和 - 25：±0.3%
- ISL21080 - 30、 - 33、 - 41和 - 50：±0.2%
输入电压范围：
- ISL21080 - 09：2.0V至5.5V
- ISL21080 - 10、 - 12、 - 15、 - 20和 - 25：2.7V至5.5V
- ISL21080 - 30：3.2V至5.5V
- ISL21080 - 33：3.5V至5.5V
- ISL21080 - 41：4.5V至8.0V
- ISL21080 - 50：5.5V至8.0V
电源电流：1.5μ（最大值）
温度系数：50ppm/℃
输出电流能力：±7mA
工作温度范围： - 40℃至 + 85℃
封装：3引脚SOT - 23
无铅（符合RoHS标准）

应用领域

能量收集应用
无线传感器网络应用
控制器、FPGA、ASIC或逻辑器件的低功耗电压源
电池管理/监控
低功耗备用电压
便携式仪器
消费/医疗电子
可穿戴电子
低成本工业和仪器仪表
功率调节电路
控制环路和补偿网络
LED/二极管电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.7V~5.5V
	输出电压	2.048V
	输出电流	7mA
	精度	±0.3%

	属性	参数值
	温度系数	50ppm/℃
	电压基准类型	串联
	静态电流(Iq)	1.5uA
	噪声(0.1Hz-10Hz)	30uVp-p
	噪声(10Hz-10kHz)	52uVrms
	工作温度	-40℃~+85℃@(Ta)
