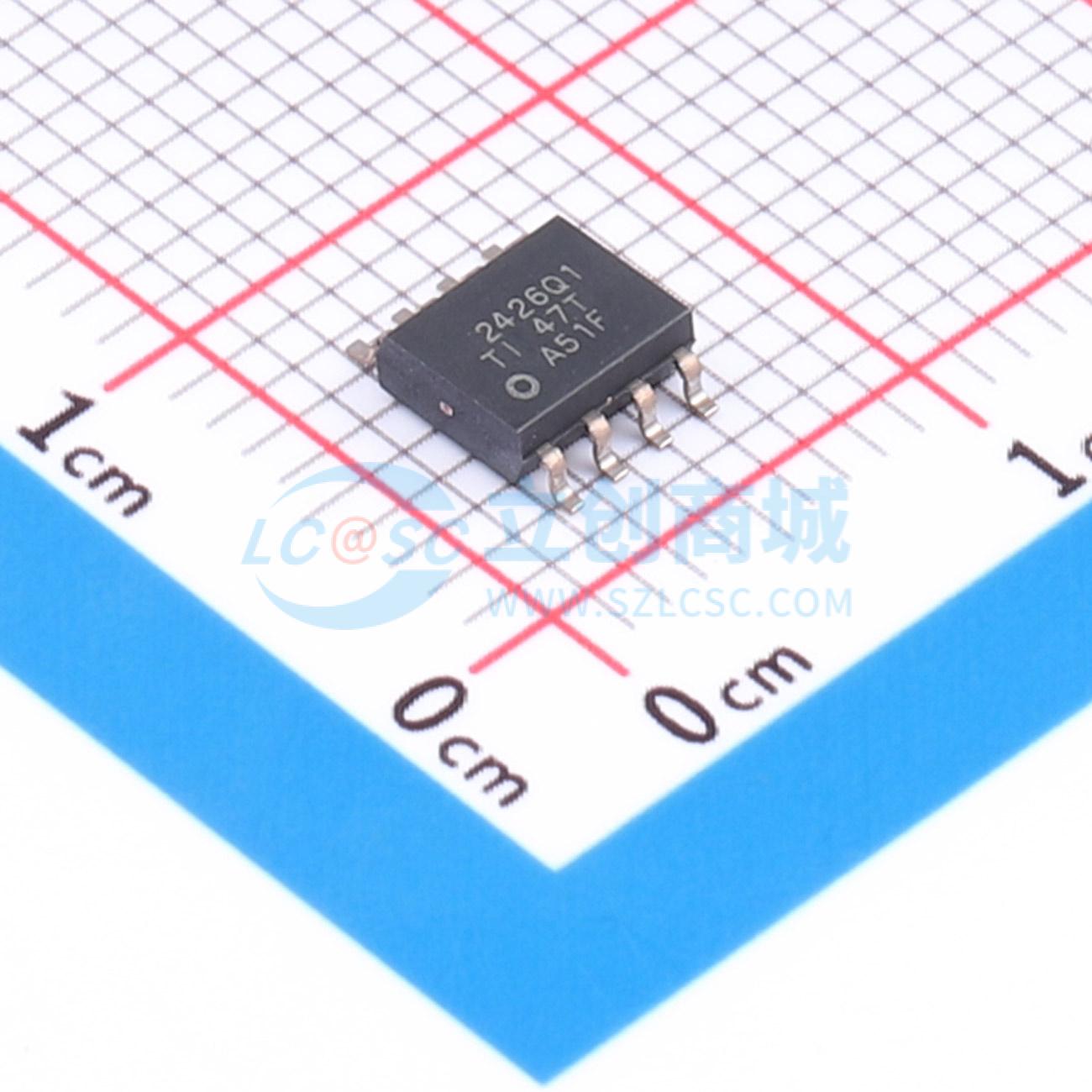

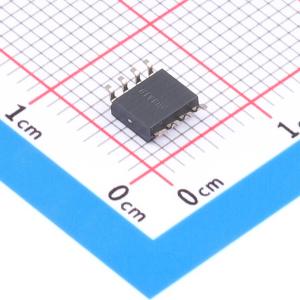

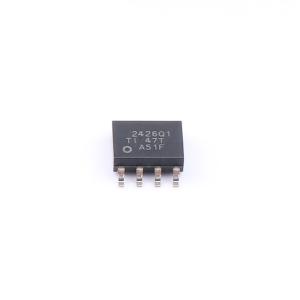

温馨提醒：图片仅供参考，商品以实物为准

TLE2426QDRG4Q1

4V~40V 接地(虚拟) 400uA 25ppm/℃

描述: TLE2426-Q1 汽车类轨分离器精密虚拟接地
品牌名称: TI(德州仪器)
商品型号: TLE2426QDRG4Q1
商品编号: C2156927
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

在使用单电源的信号调理应用中，所有模拟信号接地端的端接都需要一个等于电源电压一半的参考电压。TLE2426轨分压器是一种精密虚拟地，其输出电压始终等于输入电压的一半。在单个硅芯片上集成了高性能、微功耗运算放大器和精密微调分压器，在吸收和输出电流时可实现精确的VO/VI比为0.5。TLE2426可提供低阻抗输出，吸收和输出电流能力为20 mA，在4 V至40 V的全输入范围内，电源电流消耗小于280 μA。设计人员无需为采用电阻、电容、运算放大器和电压基准组成的传统信号地占用电路板空间。为提高性能，8引脚封装提供了一个降噪引脚。通过添加外部电容（CNR），可降低峰峰值噪声，同时改善纹波抑制能力。在40 V的全输入范围内，单5 V或12 V系统的初始输出容差优于1%。纹波抑制精度超过12位。无论应用于数据采集前端、模拟信号端接，还是仅作为精密电压基准，TLE2426都能消除系统误差的主要来源。

商品特性

符合汽车应用要求
用于模拟系统的1/2 VI虚拟地
微功耗运行：典型值170 μA，VI = 5 V
宽VI范围：4 V至40 V
高输出电流能力
- 输出电流：典型值20 mA
- 吸收电流：典型值20 mA
出色的输出稳压性能
- IO = 0至 -10 mA时，典型值 -102 μV
- IO = 0至 ± 10 mA时，典型值 +49 μV
低阻抗输出：典型值0.0075 Ω
降噪引脚

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	4V~40V
	输出电压	2V~20V
	输出电流	20mA
	精度	±1%

	属性	参数值
	温度系数	25ppm/℃
	电压基准类型	接地(虚拟)
	静态电流(Iq)	400uA
	噪声(10Hz-10kHz)	20uVrms
	工作温度	-40℃~+125℃@(Ta)
