ISL21090BFB850Z-TK

超低噪声高精度电压基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是超低噪声、高直流精度的精密电压基准，具有宽输入电压范围。采用先进双极技术，实现了在0.1Hz至10Hz频率范围内低于1.0μVₚ₋ₚ（1.25V选项）的噪声，初始电压精度为0.02%（2.5V选项）。提供1.25V、2.5V、5.0V和7.5V输出电压选项，温度系数为7ppm/℃，并具有出色的线性和负载调节能力。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL21090BFB850Z-TK
商品编号: C2156581

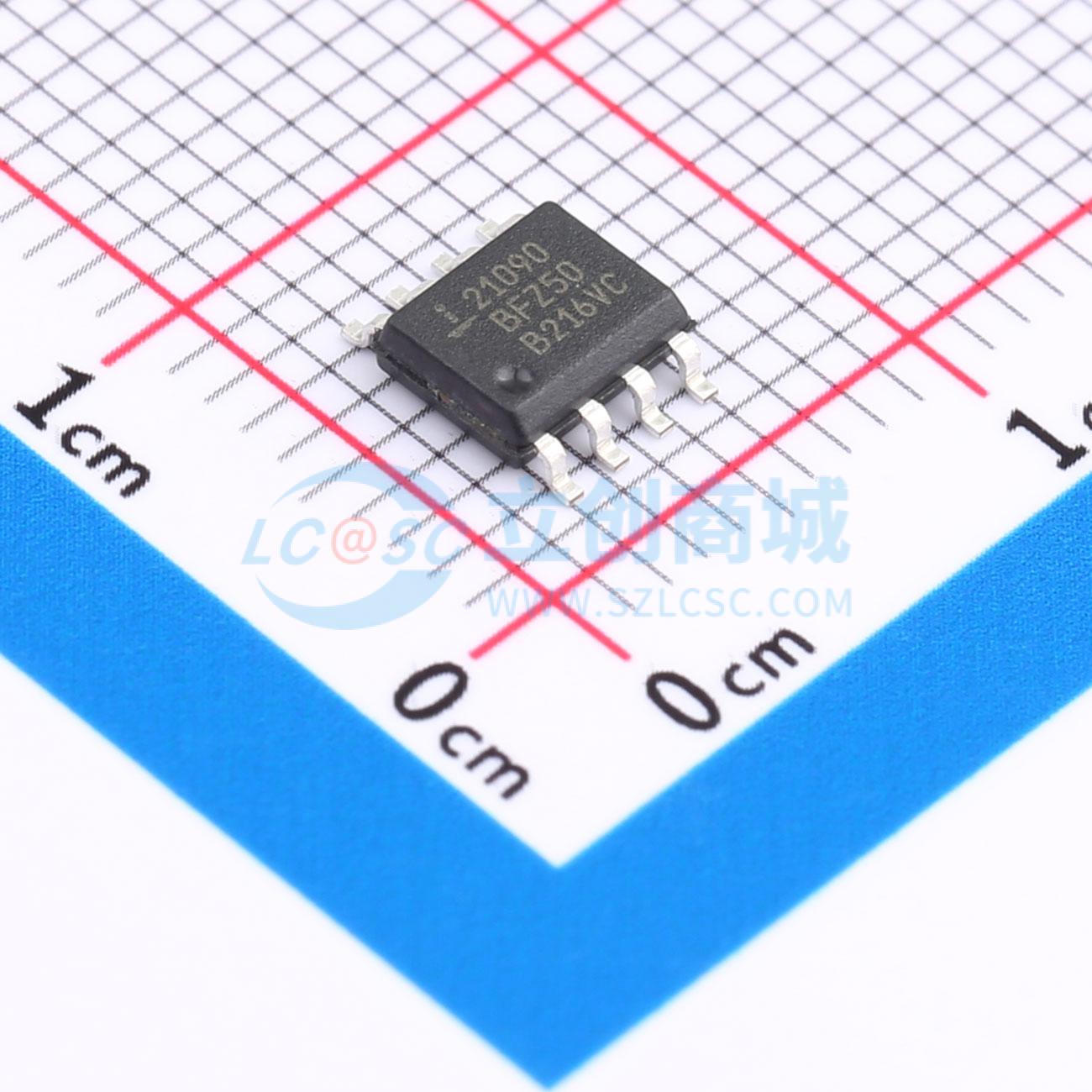

商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.285714克(g)

商品参数

商品概述

ISL21090是一款超低噪声、高直流精度的精密电压基准源，具有较宽的输入电压范围。ISL21090采用全新的Intersil先进双极技术，在0.1Hz至10Hz频段内实现低于1.0μVₚ₋ₚ（1.25V选项）的噪声，初始电压精度达0.02%（2.5V选项）。 ISL21090提供1.25V、2.5V、5.0V和7.5V的输出电压选项，温度系数为7ppm/°C，同时具备出色的线性调整率和负载调整率。这些器件采用8引脚SOIC封装。 ISL21090非常适合高端仪器仪表、数据采集和处理等需要高直流精度且低噪声性能至关重要的应用。

商品特性

基准输出电压选项：1.25V、2.5V、5.0V和7.5V
初始精度：
- ISL21090 - 12：±0.03%
- ISL21090 - 25：±0.02%
- ISL21090 - 50：±0.025%
- ISL21090 - 75：±0.035%
输出电压噪声（0.1Hz至10Hz）：典型值1.0μVₚ₋ₚ（1.25V选项）
电源电流：750μA（1.25V选项）
温度系数：最大7ppm/°C
输出电流能力：20mA
线性调整率：6ppm/V（1.25V选项）
负载调整率：2.5ppm/mA（1.25V选项）
工作温度范围：-40°C至+125°C

应用领域

高端仪器仪表
数据采集系统、工业控制、通信基础设施的精密电压源
过程控制和仪器仪表
传感器的有源电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	7V~36V
	输出电压	5V
	输出电流	20mA

	属性	参数值
	精度	±0.025%
	温度系数	7ppm/℃
	电压基准类型	串联
	静态电流(Iq)	1.33mA
	工作温度	-40℃~+125℃@(Ta)
