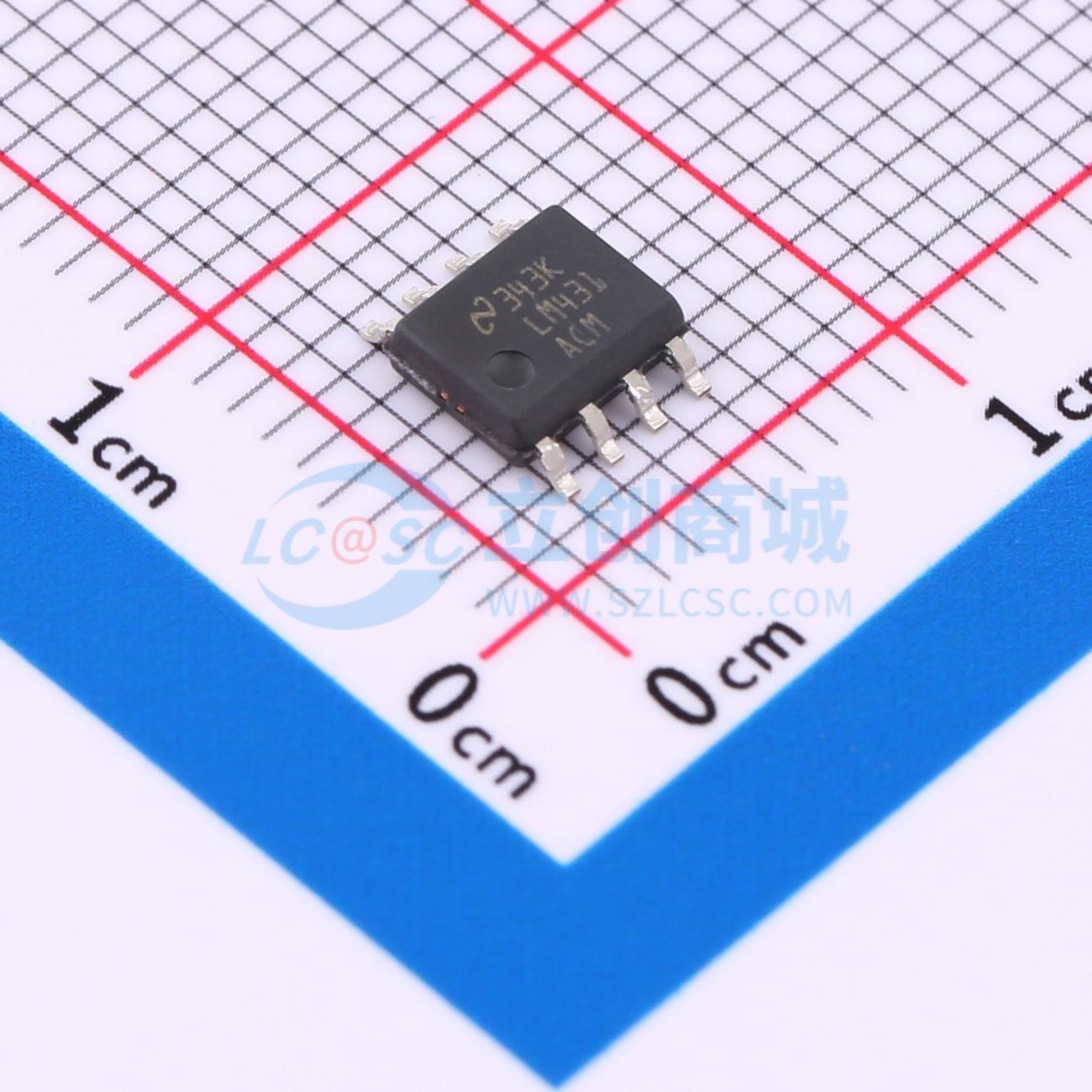

LM431ACMX/NOPB

LM431 可调精密齐纳分流稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM431 精度为 2%、1% 或 0.5% 的可调精密齐纳并联稳压器
品牌名称: TI(德州仪器)
商品型号: LM431ACMX/NOPB
商品编号: C2156597
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

LM431是一款三端可调并联稳压器，在整个工作温度范围内可确保温度稳定性。只需选择两个作为分压器网络的外部电阻，输出电压便可设置在大于2.5 V（VREF）至36 V之间的任意电平。由于其具有陡峭的导通特性，该器件是许多齐纳二极管应用的理想替代品。 LM431提供节省空间的SOIC - 8、SOT - 23和TO - 92封装。

商品特性

平均温度系数：50 ppm/°C
全温度范围工作的温度补偿
可编程输出电压
快速导通响应
低输出噪声
低动态输出阻抗
提供节省空间的SOIC - 8、SOT - 23和TO - 92封装

应用领域

可调电压或电流的线性和开关电源
电压监测
电流源和电流吸收电路
需要精密基准的电路
齐纳二极管替代品

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	2.5V~37V
	输出电压	2.5V~36V
	输出电流	100mA
	精度	-

	属性	参数值
	温度系数	50ppm/℃
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	1mA
	工作温度	0℃~+70℃
